您當前的位置:首頁 / 產品展示 / 截止閥 / 美標不銹鋼法蘭截止閥 ANSI s.s flange globe valve J41W-300LB
產品展示
產品詳情

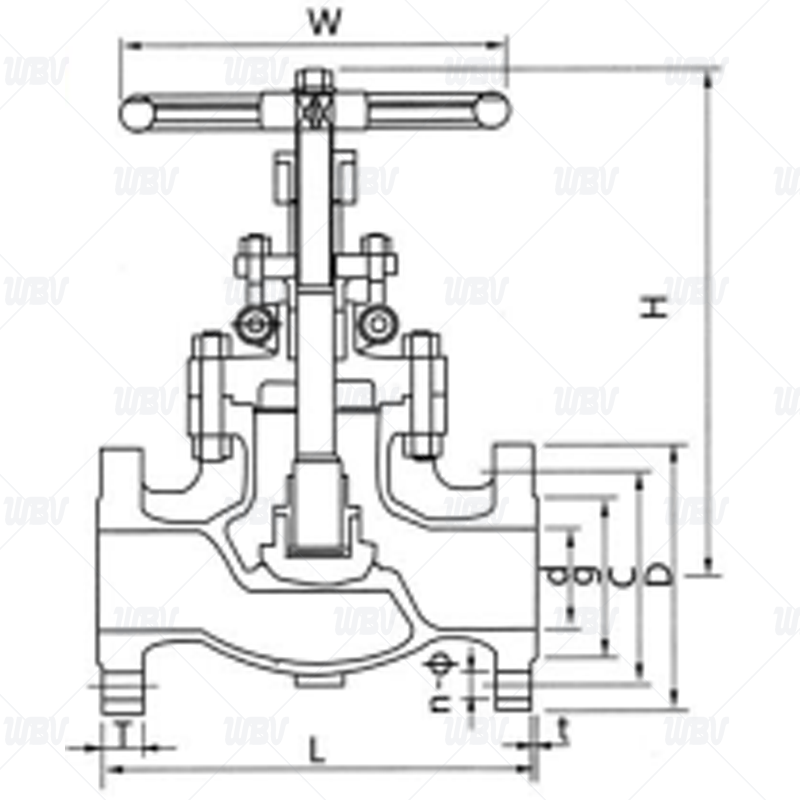

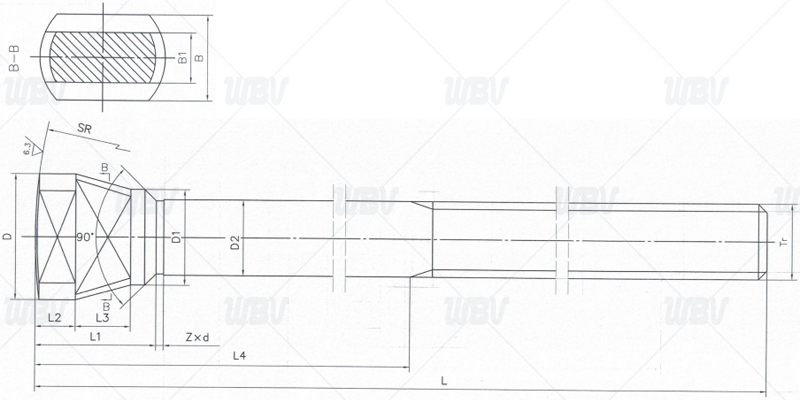

產品圖紙
產品尺寸
| 公稱壓力 nominal pressure | size | dimensions/mm | |||||||||
| class 150LB | in | d | L | D | C | g | T | t | H | W | n-Ф |
| 1/2" | 15 | 152 | 95 | 66.7 | 35 | 12.7 | 2 | 241 | 140 | 4-16 | |
| 3/4" | 20 | 178 | 115 | 82.6 | 43 | 14.3 | 2 | 241 | 140 | 4-19 | |
| 1" | 25 | 203 | 125 | 89 | 51 | 15.9 | 2 | 283 | 160 | 4-19 | |
| 1 1/4" | 32 | 216 | 135 | 98.5 | 63.5 | 17.5 | 2 | 320 | 200 | 4-19 | |
| 1 1/2" | 40 | 229 | 155 | 114.3 | 73 | 19.1 | 2 | 322 | 200 | 4-22.5 | |
| 2" | 50 | 267 | 165 | 127 | 92 | 207 | 2 | 345 | 240 | 8-19 | |
| 2 1/2" | 65 | 292 | 190 | 149.2 | 105 | 23.9 | 2 | 377 | 280 | 8-22.5 | |
| 3" | 80 | 318 | 210 | 168.3 | 127 | 27 | 2 | 464 | 280 | 8-22.5 | |
| 4" | 100 | 356 | 255 | 200 | 157.2 | 30.2 | 2 | 490 | 350 | 8-22.5 | |
| 5" | 125 | 400 | 280 | 235 | 185.7 | 33.4 | 2 | 614 | 400 | 8-22.5 | |
| 6" | 150 | 444 | 320 | 270 | 216 | 35 | 2 | 700 | 450 | 12-22.5 | |
| 8" | 200 | 559 | 380 | 330.2 | 270 | 39.7 | 2 | 777 | 500 | 12-25.5 | |
| 10" | 250 | 622 | 445 | 387.4 | 324 | 46.1 | 2 | 935 | 450 | 16-28.5 | |
| 12" | 300 | 711 | 485 | 450.8 | 381 | 49.3 | 2 | 997 | 500 | 16-32 | |
| 14" | 350 | 838 | 535 | 514.4 | 413 | 52.4 | 2 | 1058 | 600 | 20-32 | |
| 16" | 400 | 864 | 595 | 571.5 | 470 | 55.6 | 2 | 1320 | 600 | 2-35 | |
| 18" | 450 | 978 | 635 | 628.6 | 533.4 | 58.8 | 2 | 1420 | 700 | 24-35 | |
| 20" | 500 | 1016 | 700 | 685.8 | 584.2 | 62 | 2 | 1510 | 800 | 24-35 | |
技術資料
1.執行標準ASME B16.34
2.結構長度標準ASME B16.10
3.法蘭尺寸標準ASME B16.5
4.壓力溫度基準ASME B16.34
5.測試標準API598
產品零件表
| 序號 | 名稱 | 材質 | 序號 | 名稱 | 材質 |
| 1 | 閥體 | A351-CF8M | 11 | 手輪 | QT400-15 |
| 2 | 閥瓣 | A276-316/A351-CF8M | 12 | 銘牌 | A276-304 |
| 3 | 閥瓣蓋 | A276-316/A351-CF8M | 13 | 墊片 | A276-304 |
| 4 | 閥桿 | F316 | 14 | 手輪螺母 | Aluminum Bronze |
| 5 | 大薄片 | PTFE/不銹鋼+PTFE纏繞 | 15 | 中法蘭螺母 | A194-2H |
| 6 | 閥蓋 | A351-CF8M | 16 | 中法蘭螺栓 | A193-B8 |
| 7 | 填料 | PTFE/柔性石墨 | 17 | 銷軸 | SS304 |
| 8 | 壓套 | SS316 | 18 | 活接螺栓 | A193-B8 |
| 9 | 壓板 | A351-CF8M | 19 | 活接螺母 | A194-2H |
| 10 | 閥桿螺母 | A439-D2 |
