您當前的位置:首頁 / 產品展示 / 截止閥 / 美標碳鋼法蘭截止閥 ANSI c.s flange globe valve J41W-150LB
產品展示
產品詳情

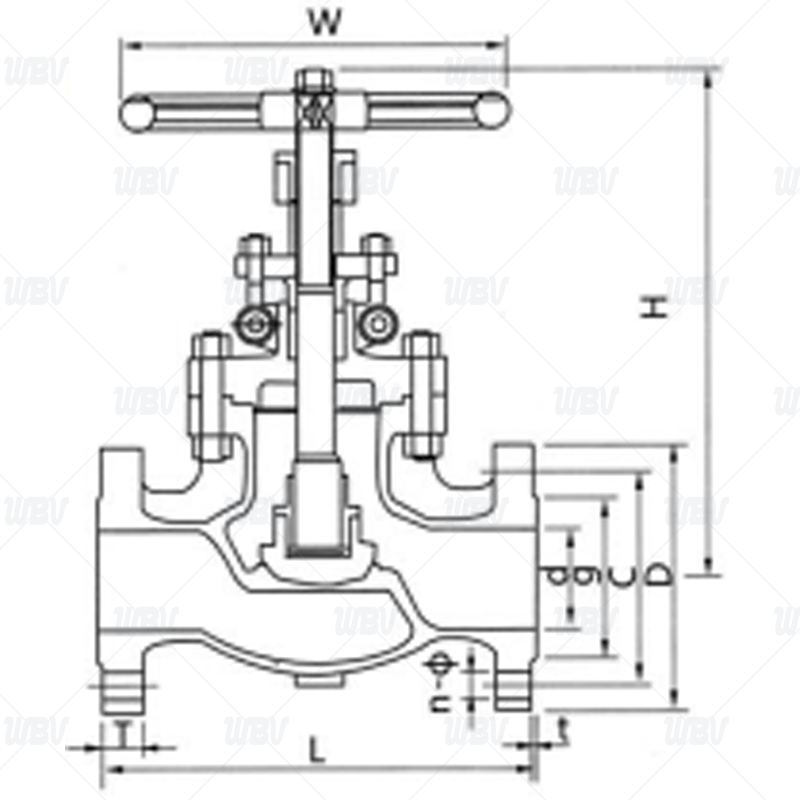

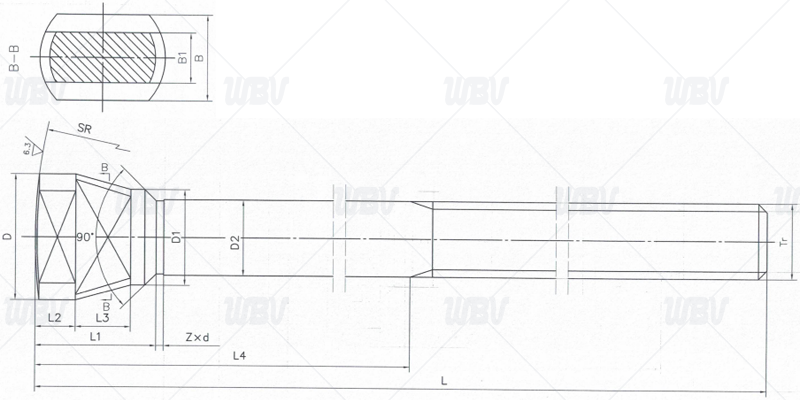

產品圖紙
產品尺寸
| 公稱壓力 nominal pressure | size | dimensions/mm | |||||||||
| class 150LB | in | d | L | D | C | g | T | t | H | W | n-Ф |
| 1/2“ | 15 | 108 | 90 | 60.3 | 35 | 8 | 2 | 235 | 120 | 4-16 | |
| 3/4” | 20 | 117 | 100 | 70 | 43 | 9 | 2 | 241 | 120 | 4-16 | |
| 1“ | 25 | 127 | 110 | 79.4 | 51 | 9.6 | 2 | 242 | 140 | 4-16 | |
| 1 1/4“ | 32 | 140 | 115 | 89 | 63.5 | 11.2 | 2 | 280 | 160 | 4-16 | |
| 1 1/2” | 40 | 165 | 125 | 98.4 | 73 | 12.7 | 2 | 315 | 180 | 4-16 | |
| 2“ | 50 | 203 | 150 | 120.7 | 92 | 14.3 | 2 | 350 | 220 | 4-19 | |
| 2 1/2” | 65 | 216 | 180 | 139.7 | 105 | 15.9 | 2 | 370 | 240 | 4-19 | |
| 3“ | 80 | 241 | 190 | 152.4 | 127 | 17.5 | 2 | 385 | 280 | 4-19 | |
| 4” | 100 | 292 | 230 | 190.5 | 157.2 | 22.3 | 2 | 454 | 280 | 8-19 | |
| 5“ | 125 | 356 | 255 | 216 | 185.7 | 22.3 | 2 | 472 | 350 | 8-22.5 | |
| 6” | 150 | 406 | 280 | 241.3 | 216 | 23.9 | 2 | 541 | 350 | 8-22.5 | |
| 8“ | 200 | 495 | 345 | 298.5 | 270 | 27 | 2 | 590 | 450 | 8-22.5 | |
| 10” | 250 | 622 | 405 | 362 | 324 | 28.6 | 2 | 780 | 500 | 12-25.5 | |
| 12“ | 300 | 698 | 485 | 431.8 | 381 | 30.2 | 2 | 870 | 550 | 12-25.5 | |
| 14” | 350 | 787 | 535 | 476.3 | 413 | 33.4 | 2 | 900 | 600 | 12-28.5 | |
| 16” | 400 | 914 | 595 | 539.8 | 470 | 35 | 2 | 1250 | 600 | 16-28.5 | |
| 18“ | 450 | 978 | 635 | 578 | 533.4 | 38.1 | 2 | 1320 | 610 | 16-32 | |
| 20” | 500 | 978 | 700 | 635 | 584.2 | 41.3 | 2 | 1390 | 650 | 20-32 | |
技術資料
1.執行標準ASME B16.34
2.結構長度標準ASME B16.10
3.法蘭尺寸標準ASME B16.5
4.壓力溫度基準ASME B16.34
5.測試標準API598
產品零件表
| 序號 | 名稱 | 材質 | 序號 | 名稱 | 材質 |
| 1 | 閥體 | WCB | 11 | 手輪 | QT400-15 |
| 2 | 閥瓣 | WCB+507 | 12 | 銘牌 | A276-304 |
| 3 | 閥瓣蓋 | WCB+507 | 13 | 墊片 | A276-304 |
| 4 | 閥桿 | 1Cr13 | 14 | 手輪螺母 | Aluminum Bronze |
| 5 | 大薄片 | PTFE/不銹鋼+PTFE纏繞 | 15 | 中法蘭螺母 | A194-2H |
| 6 | 閥蓋 | WCB+507 | 16 | 中法蘭螺栓 | A193-B8 |
| 7 | 填料 | PTFE/柔性石墨 | 17 | 銷軸 | A105 |
| 8 | 壓套 | WCB | 18 | 活接螺栓 | A193-B8 |
| 9 | 壓板 | WCB+507 | 19 | 活接螺母 | A194-2H |
| 10 | 閥桿螺母 | A439-D2 |
