國標不銹鋼法蘭截止閥 GB s.s flange globe valve J41W-10/16

您當前的位置:首頁 / 產品展示 / 截止閥 / 國標不銹鋼法蘭截止閥 GB s.s flange globe valve J41W-10/16

產品展示

國標不銹鋼法蘭截止閥 GB s.s flange globe valve J41W-10/16

國標不銹鋼法蘭截止閥 GB s.s flange globe valve J41W-10/16

產品詳情

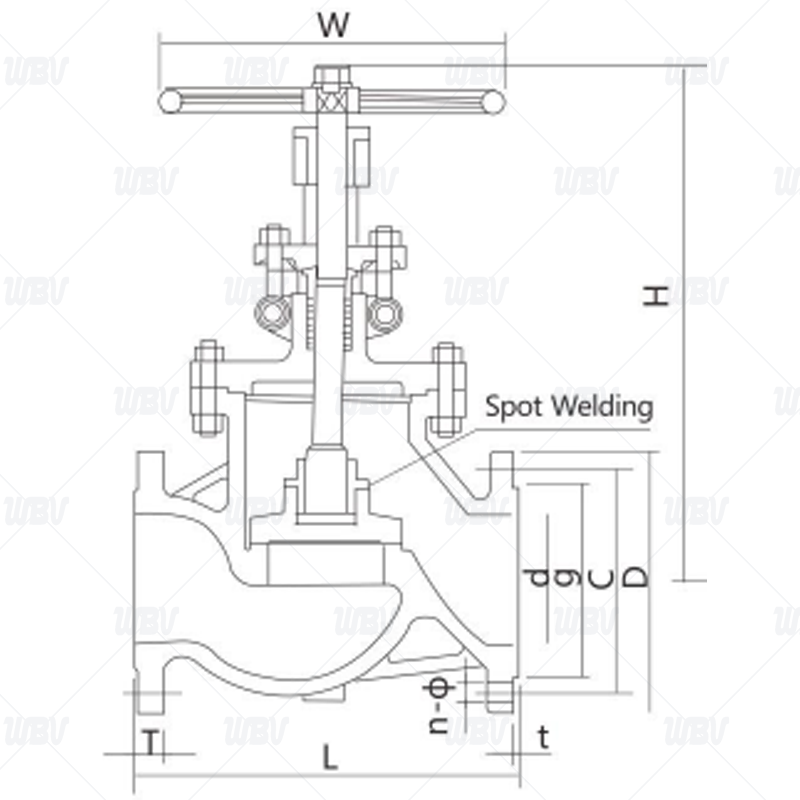

產品圖紙



產品尺寸

公稱壓力	DN	L	D	C	g	T-t	H	w	n-Ф
PN10	15	130	95	65	45	12-2	190	120	4-14
	20	150	105	75	55	14-2	215	120	4-14
	25	160	115	85	65	14-2	218	140	4-14
	32	180	135	100	78	16-2	240	160	4-18
	40	200	145	110	85	18-3	255	180	4-18
	50	230	160	125	100	18-3	280	220	4-18
	65	290	180	145	120	20-3	320	240	4-18
	80	310	195	160	135	20-3	345	280	4-18
	100	350	215	180	155	22-3	380	280	8-18
	125	400	245	210	185	24-3	430	350	8-18
	150	480	280	240	210	24-3	480	350	8-23
	200	600	335	295	265	24-3	550	450	8-23
	250	680	390	350	320	26-3	690	500	12-23
	300	750	440	400	368	26-3	785	550	12-23
	350	850	500	460	428	26-3	950	600	16-23
	400	950	565	515	482	26-3	1020	600	16-26
	450	1050	615	565	532	28-3	1085	700	20-26
	500	1150	670	620	585	28-3	1150	700	20-26
	600	1350	780	725	685	34-3	1215	800	20-30
	700	1450	895	840	800	34-3	1590	900	24-30
	800	1650	1010	950	905	36-3	1650	1000	24-34
公稱壓力	DN	L	D	C	g	T-t	H	w	n-Ф
PN16	15	130	95	65	45	14-2	190	120	4-14
	20	150	105	75	55	14-2	215	120	4-14
	25	160	115	85	65	14-2	218	140	4-14
	32	180	135	100	78	16-2	240	160	4-18
	40	200	145	110	85	16-3	255	180	4-18
	50	230	160	125	100	16-3	280	220	4-18
	65	290	180	145	120	18-3	320	240	4-18
	80	310	195	160	135	20-3	345	280	8-18
	100	350	215	180	155	20-3	380	280	8-18
	125	400	245	210	185	22-3	430	350	8-18
	150	480	280	240	210	24-3	480	350	8-23
	200	600	335	295	265	26-3	550	450	12-23
	250	680	405	355	320	30-3	690	500	12-26
	300	750	460	410	375	30-4	785	550	12-26
	350	850	520	470	435	34-4	950	600	16-26
	400	950	580	525	485	36-4	1020	600	16-30
	450	1050	640	585	545	40-4	1085	700	20-30
	500	1150	705	650	608	44-4	1150	700	20-34
	600	1350	840	770	718	48-5	1215	800	20-41
	700	1450	910	840	788	50-5	1590	900	24-41
	800	1650	1020	950	898	52-5	1650	1000	24-41

技術資料

1.執行標準GB/T 12235-2019

2.結構長度標準GB/T 12221-2005

3.法蘭尺寸標準JB/T 79-1994;GB/T 9113.1

4.壓力溫度標準GB/T 12224-2015

5.測試標準JB/T 9092-1999

產品零件表

序號	名稱	材質	序號	名稱	材質
1	閥體	CF8	10	閥桿螺母	A439-D2
2	閥瓣	CF8	11	手輪	QT400-15
3	閥瓣蓋	CF8	12	銘牌	06Cr19Ni10
4	閥桿	06Cr17Ni12Mo2	13	手輪螺母	A194-8
5	彈性墊片	PTFE/不銹鋼+PTFE	14	中法蘭螺母	A194-8
6	閥蓋	CF8	15	中法蘭螺桿	A193-B8
7	填料	PTFE/C	16	銷軸	06Cr19Ni10
8	壓套	06Cr17Ni12Mo2	17	活接螺栓	A193-B8
9	壓板	CF8	18	活接螺母	A194-8

上一條：美標碳鋼法蘭截止閥 ANSI c.s flange globe valve J41W-150LB

下一條：國標碳鋼法蘭截止閥 GB c.s flange globe valve J41W-10/16
