您當前的位置:首頁 / 產品展示 / 閘閥 / 德標碳鋼明桿閘閥 DIN c.s RS gate valve Z41W-16C
產品展示
產品詳情

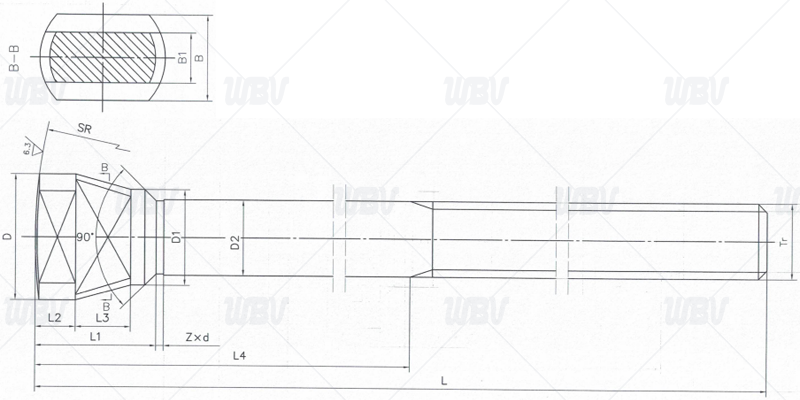

產品圖紙
產品尺寸
| 口徑 Size DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
| 總長 L RF/BW | 150 | 170 | 180 | 190 | 200 | 210 | 230 | 250 | 270 | 290 | 310 | 330 | 350 | 390 | 430 | 470 | 510 | 550 |
| 手輪 W | 160 | 180 | 180 | 200 | 220 | 220 | 250 | 300 | 350 | 400 | 450 | 450 | 450 | 450 | 500 | 600 | - | - |
| 中心高 H | 350 | 420 | 500 | 520 | 610 | 700 | 900 | 1050 | 1200 | 1400 | 1580 | 1700 | 1900 | 2300 | 2600 | 3200 | - | - |
| 全開高 H1 | 415 | 495 | 580 | 620 | 720 | 840 | 1100 | 1300 | 1540 | 1750 | 1980 | 2150 | 2450 | 3000 | 3500 | 4100 | - | - |
| 重量 kg | 17 | 22 | 27 | 38 | 53 | 68 | 108 | 160 | 220 | 275 | 390 | 487 | 560 | 850 | 1250 | 1830 | 2290 | 3700 |
技術資料
1.執行標準DIN EN 13709:2003
2.結構長度標準DIN EN 558-1:1995
3.連接法蘭標準DIN EN 1092-1:2002
4.對焊連接標準DIN EN 12627
5.試驗與檢驗標準DIN EN 12266:2003

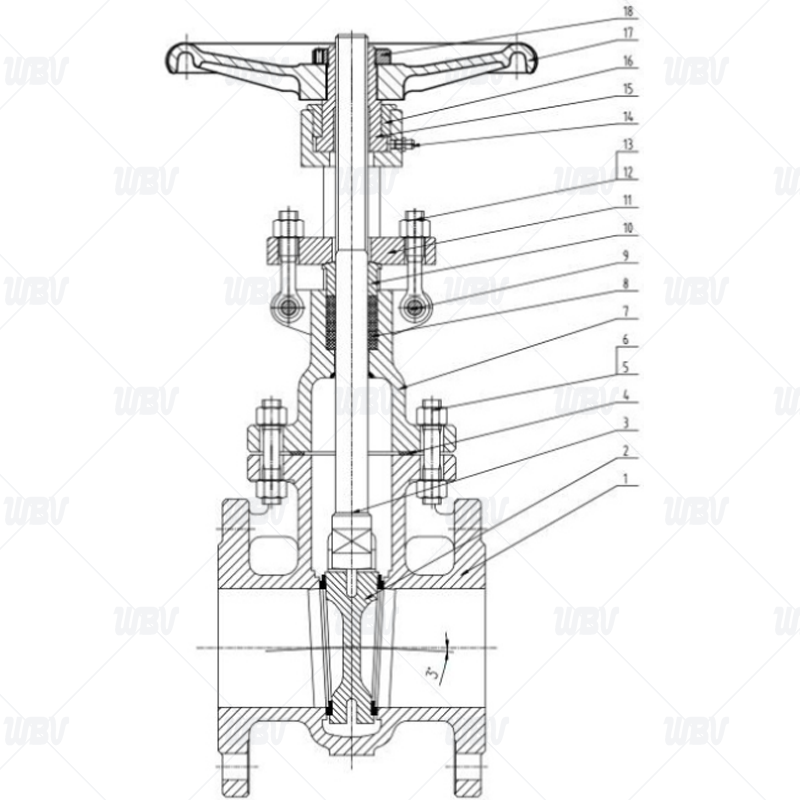

產品零件表
| 序號/No. | 零件名稱 Parts Name | 材質 Materials | ||
| 1 | 閥體 Body | GS-C25/1.0619+13Cr | CF8/1.4301 | CF8M/1.4408 |
| 2 | 閥瓣 Disc | GS-C25+13Cr | SS304 | SS316 |
| 3 | 閥桿 Stem | X20Cr13 | SS304 | SS316 |
| 4 | 墊片 Gasket | Graphite+SS | Graphite+SS | Graphite+SS |
| 5 | 螺栓 Bolt | A193 B7 | A193 B8 | A193 B8M |
| 6 | 螺母 Nut | A194 2H | A194 8 | A194 8M |
| 7 | 閥蓋 Bonne | GS-C25/1.0619 | CF8/1.4301 | CF8M/1.4408 |
| 8 | 填料 Packing | Graphite | Graphite | Graphite |
| 9 | 插銷 Pin | SS410 | SS410 | SS410 |
| 10 | 壓蓋 Gland | A105 | SS304 | SS316 |
| 11 | 壓蓋法蘭 Gland flange | WCB | SS304 | SS316 |
| 12 | 螺栓 Bolt | A193 B7 | A193 B8 | A193 B8M |
| 13 | 螺母 Nut | A194 2H | A194 8 | A194 8M |
| 14 | 油嘴 Grease Nipple | H2 | H2 | H2 |
| 15 | 閥桿螺母 Stem nut | Ductile iron | Copper alloy | Copper alloy |
| 16 | 軸承蓋 Bearing cover | A105 | SS304 | SS316 |
| 17 | 手輪 Hand wheel | Steel | Steel | Steel |
| 18 | 鎖緊螺母 Lock nut | SS410 | SS410 | SS410 |
