國標碳鋼波紋管閘閥 GB c.s bellows seal gate valve WZ41H(DN15-40鍛壓)

您當前的位置:首頁 / 產品展示 / 閘閥 / 國標碳鋼波紋管閘閥 GB c.s bellows seal gate valve WZ41H(DN15-40鍛壓)

產品展示

國標碳鋼波紋管閘閥 GB c.s bellows seal gate valve WZ41H(DN15-40鍛壓)

國標碳鋼波紋管閘閥 GB c.s bellows seal gate valve WZ41H(DN15-40鍛壓)

產品詳情

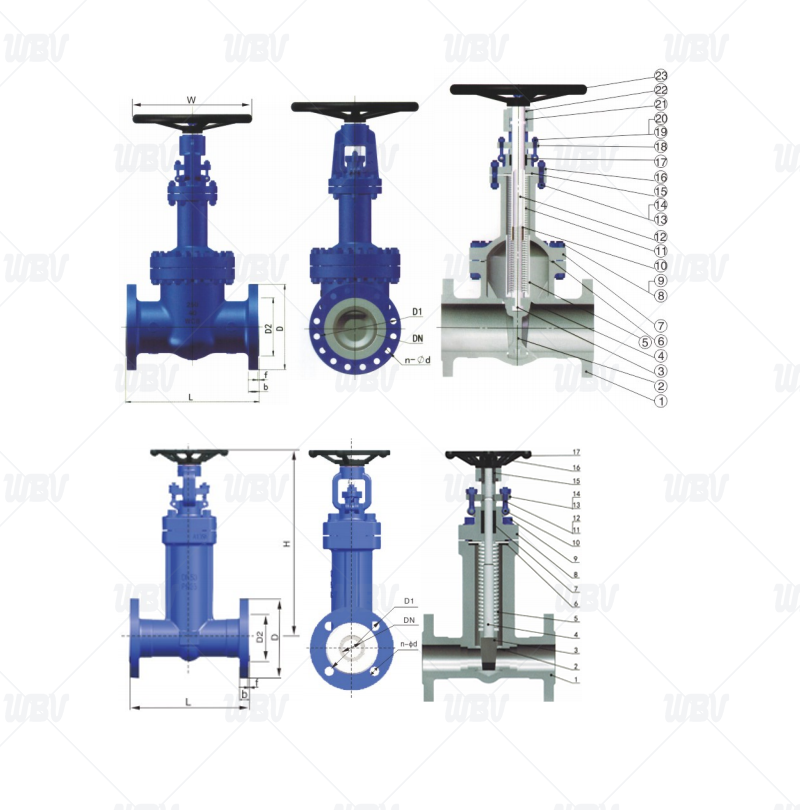

產品圖紙


產品尺寸

公稱壓力PN	口徑	總長(L)	外圓(D)	中心(D1)	水介(D2)	法蘭厚	水介厚	n-Фd
PN16	50	250	160	125	100	20	3	4-Ф18
	65	265	180	145	120	20	3	4-Ф18
	80	280	195	160	135	20	3	8-Ф18
	100	300	215	180	158	20	3	8-Ф18
	125	325	245	210	188	22	3	8-Ф18
	150	350	280	240	212	22	3	8-Ф22
	200	400	335	295	268	24	3	12-Ф22
	250	450	405	355	320	26	3	12-Ф26
	300	500	460	410	378	28	4	12-Ф26
	350	550	520	470	438	30	4	16-Ф26
	400	600	580	525	490	32	4	16-Ф30
	450	650	640	585	550	40	4	20-Ф30
	500	700	705	650	610	44	4	20-Ф33
	600	800	840	770	725	54	5	20-Ф36
公稱壓力PN	口徑	總長(L)	外圓(D)	中心(D1)	水介(D2)	法蘭厚	水介厚	n-Фd
PN25	50	250	160	125	100	20	3	4-Ф18
	65	265	180	140	120	22	3	8-Ф18
	80	280	195	160	135	24	3	8-Ф18
	100	300	230	190	160	24	3	8-Ф22
	125	325	270	220	188	26	3	8-Ф26
	150	350	300	250	218	28	3	8-Ф26
	200	400	360	310	278	30	3	12-Ф26
	250	450	425	370	332	32	3	12-Ф30
	300	500	485	430	390	34	4	16-Ф30
	350	550	550	490	450	38	4	16-Ф34
	400	600	610	550	505	40	4	16-Ф34
	450	650	670	600	555	46	4	20-Ф34
	500	700	730	660	615	48	4	20-Ф36
	600	800	845	770	720	58	5	20-Ф41
公稱壓力PN	口徑	總長(L)	外圓(D)	中心(D1)	水介(D2)	法蘭厚	水介厚	n-Фd
PN40	50	250	160	125	100	20	3	4-Ф18
	65	280	180	145	120	22	3	8-Ф18
	80	310	195	160	135	24	3	8-Ф18
	100	350	230	190	160	24	3	8-Ф22
	125	400	270	220	188	26	3	8-Ф26
	150	450	300	250	218	28	3	8-Ф26
	200	550	375	320	285	34	3	12-Ф30
	250	650	445	385	345	38	3	12-Ф33
	300	750	510	450	410	42	4	12-Ф33
	350	850	570	510	465	46	4	16-Ф36
	400	950	660	585	535	50	4	16-Ф39
	450	1050	685	610	560	57	4	20-Ф39
	500	1150	755	670	615	57	4	20-Ф42
	600	1350	890	795	735	72	5	20-Ф48

鍛壓波紋管閘閥尺寸：

公稱壓力PN	口徑	總長(L)	外圓(D)	中心(D1)	水介(D2)	法蘭厚	水介厚	n-Фd	手輪w	中心高H
16-40	15	130	95	65	45	16	2	4-Ф14	Ф95	210
	20	150	105	75	58	18	2	4-Ф14	Ф95	215
	25	160	115	85	68	18	2	4-Ф14	Ф117	245
	32	180	140	100	78	18	2	4-Ф18	Ф145	280
	40	200	150	110	88	18	3	4-Ф18	Ф145	295
	50	250	165	125	102	18	3	4-Ф18	Ф170	363

技術資料

1.執行標準GB/T12234-2019

2.結構長度標準GB/T12221-2005

3.法蘭尺寸標準JB/T82.1-94

4.測試標準GB/T26480-2011

產品零件表

序號	名稱	材質	序號	名稱	材質
1	閥體	WCB/CF8/CF8M	13	六角螺母	ASTM A194-2H/A194-8
2	閥板	WCB+1Cr13/Stellite	14	雙頭螺柱	ASTM A193-B7/A193-B8
3	下閥桿	1Cr13/F304/F316	15	墊片	柔性石墨+不銹鋼/PTFE
4	閥座	1Cr13/Stellite	16	閥蓋	WCB/CF8/CF8M
5	防護套	1025/SS304/SS316	17	填料	柔性石墨/PTFE
6	墊片	柔性石墨+不銹鋼/PTFE	18	填料壓蓋	WCB/CF8
7	中支架	WCB/CF8/CF8M	19	六角螺母	ASTM A194-2H/A194-8
8	六角螺母	ASTM A194-2H/A194-8	20	活接螺栓	ASTM A193-B7/A193-B8
9	雙頭螺柱	ASTM A193-B7/A193-B8	21	平面軸承	組合件
10	螺母	銅合金/D2/BL-2	22	軸承蓋	1035/SS304
11	波紋管組件	SS304/SS316L	23	手輪	碳鋼/KTH330
12	上閥桿	1Cr13/F304

鍛壓波紋管閘閥零件表：

序號	名稱	材質	序號	名稱	材質
1	閥體	A105/F304/F316	10	圓柱銷	1035/SS304
2	閥座	1Cr13/F304/F316/Stellite	11	活接螺栓	ASTM A193-B7/A193-B8
3	閥板	1Cr13/F304/F316+Stellite	12	六角螺母	ASTM A194-2H/A194-8
4	閥桿	2Cr13/F304/F316	13	填料壓套	2Cr13/F304/F316
5	波紋管組件	SS304/SS316L	14	填料壓板	A105/F304
6	墊片	柔性石墨+不銹鋼/PTFE	15	螺母	銅合金/D2/BL-2
7	填料	柔性石墨/PTFE	16	手輪并帽	A105
8	閥蓋	A105/F304/F316	17	手輪	KTH330
9	單頭螺栓	ASTM A193-B7/A193-B8
