您當前的位置:首頁 / 產品展示 / 閘閥 / 國標法蘭明桿楔式閘閥 GB flange RS wedge gate valve Z41W-16
產品展示
產品詳情
產品圖紙

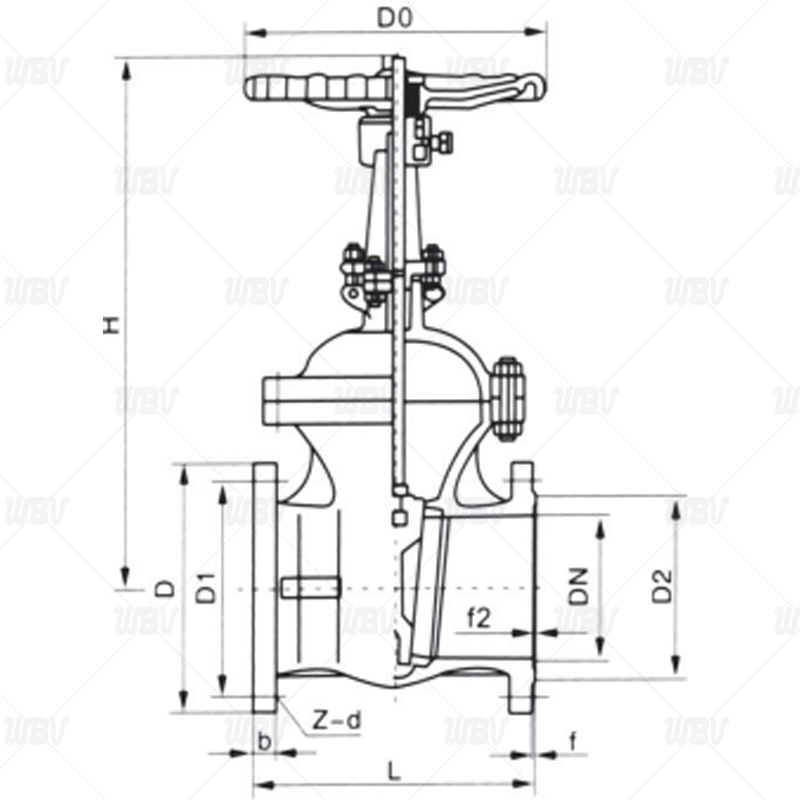

產品尺寸
| 公稱壓力 | Size | dimensions(mm) | |||||||
| DN | L | D | D1 | D2 | b-f | H | D0 | Z-Фd | |
| PN16 | 15 | 130 | 95 | 65 | 45 | 14-2 | 200 | 120 | 4-14 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 200 | 120 | 4-14 | |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 220 | 140 | 4-14 | |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 260 | 160 | 4-18 | |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 280 | 180 | 4-18 | |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 310 | 240 | 4-18 | |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 355 | 240 | 4-18 | |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 380 | 280 | 8-18 | |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 425 | 300 | 8-18 | |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 490 | 320 | 8-18 | |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 575 | 350 | 8-23 | |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 730 | 400 | 12-23 | |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 890 | 450 | 12-26 | |
| 300 | 500 | 460 | 410 | 375 | 30-4 | 1025 | 500 | 12-26 | |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 1120 | 550 | 16-26 | |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 1452 | 550 | 16-30 | |
| 450 | 650 | 640 | 585 | 545 | 40-4 | 1541 | 600 | 20-30 | |
| 500 | 700 | 705 | 650 | 608 | 44-4 | 1880 | 700 | 20-34 | |
| 600 | 800 | 840 | 770 | 718 | 48-5 | 1950 | 800 | 20-41 | |
| 700 | 900 | 910 | 840 | 788 | 50-5 | 2083 | 800 | 24-41 | |
| 800 | 1000 | 1020 | 950 | 989 | 52-5 | 2400 | 850 | 24-41 | |
| 900 | 1100 | 1120 | 1050 | 998 | 54-5 | 2950 | 1000 | 28-41 | |
| 1000 | 1200 | 1255 | 1170 | 1110 | 56-5 | 3245 | 1000 | 28-48 | |
技術資料
1.執行標準GB/T12234-2019
2.結構長度標準GB/T12221-2005
3.法蘭尺寸標準HG/T9113.1-2000
4.測試標準JB/T9092-1999
產品零件表
| 序號 | 名稱 | 材質 | 序號 | 名稱 | 材質 |
| 1 | 閥體 | 304 | 10 | 手輪 | QT400-15 |
| 2 | 閥板 | 304 | 11 | 銘牌 | 304 |
| 3 | 閥桿 | 304 | 12 | 手輪螺母 | 304 |
| 4 | 大薄片 | PTFE/不銹鋼+PTFE纏繞 | 13 | 中法蘭螺母 | A194-8 |
| 5 | 閥蓋 | 304 | 14 | 中法蘭螺桿 | A193-B8 |
| 6 | 填料 | PTFE/柔性石墨 | 15 | 銷軸 | 304 |
| 7 | 壓套 | 304 | 16 | 活接螺栓 | A193-B8 |
| 8 | 壓板 | 304 | 17 | 活接螺母 | A194-8 |
| 9 | 閥桿螺母 | A439-D2 |
