您當前的位置:首頁 / 產品展示 / 全焊接球閥 / 全焊接縮徑球閥Q41HF-20K CF8球 活動手柄帶鎖 KIS
產品展示
全焊接球閥，閥門由三段獨立的鍛壓件通過焊接組成一體式而成，確保球閥在允許工況條件下連接閥體無泄漏。產品主要應用于:天然氣、石油、水等介質，適用于小區供熱、城市燃?xì)狻⑹突?、鋼鐵、造船、冶金、發電站、調壓站等管道使用。
產品詳情

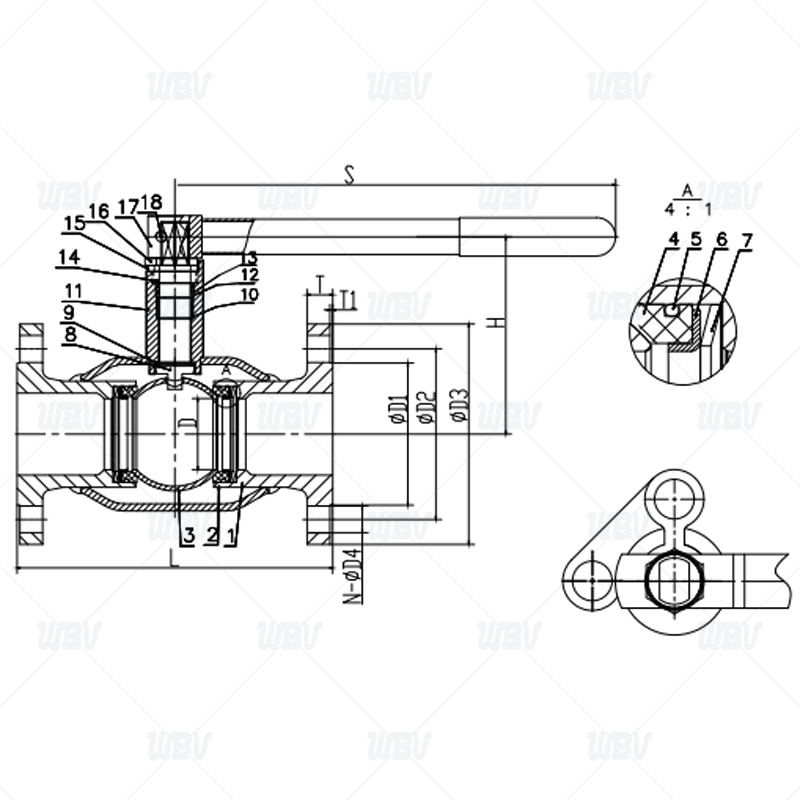

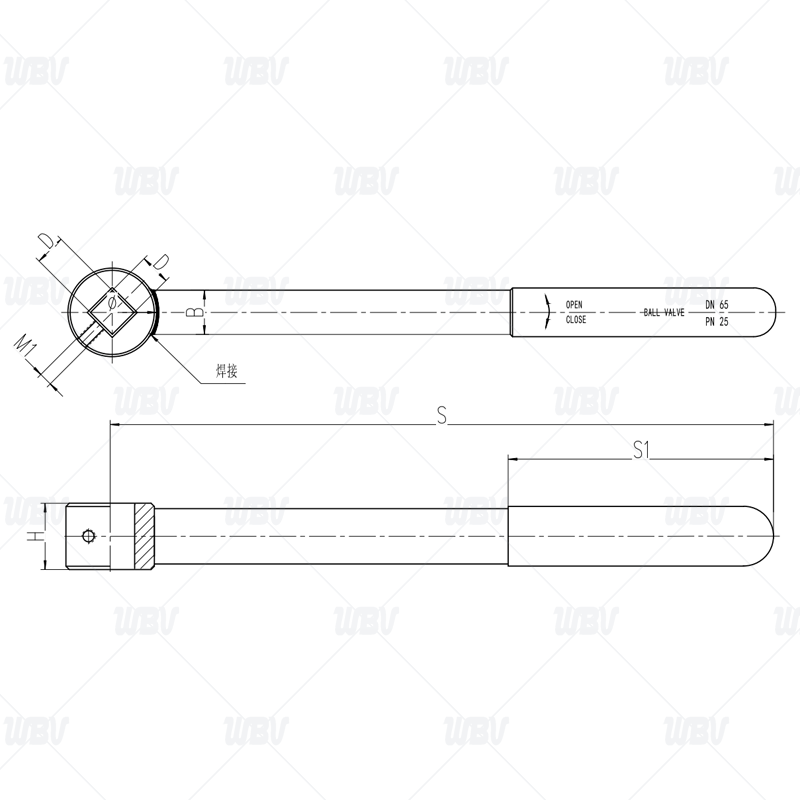

產品尺寸
| DN | PN | L | D | D1 | D2 | D3 | T | T1 | H | S | N-ФD4 |
| 65 | 25 | 190 | 50 | 120 | 140 | 175 | 18 | 2 | 134 | 300 | 4-19 |
| 80 | 25 | 203 | 65 | 130 | 150 | 185 | 18 | 2 | 142 | 300 | 8-19 |
| 100 | 25 | 229 | 80 | 155 | 175 | 210 | 18 | 2 | 172 | 380 | 8-19 |
| 125 | 25 | 325 | 100 | 185 | 210 | 250 | 20 | 2 | 197 | 410 | 8-23 |
| 150 | 25 | 350 | 125 | 215 | 240 | 280 | 22 | 2 | 210 | 450 | 8-23 |
| 200 | 25 | 457 | 150 | 265 | 290 | 330 | 22 | 2 | 240 | 220 | 12-23 |
閥桿扭矩
| 公稱通徑 | DN65 | DN80 | DN100 | DN125 | DN150 | DN200 |
| 扭矩/.MI | 70 | 90 | 110 | 140 | 160 | 200 |
設計依據
1.閥門的設計按Q/320506 FDV01-20132：GB/T 12224-2005《鋼制閥門 一般要求》
2.GB/T 12220-1989《通用閥門 標志》
3.GB/T 12223-2005《部分回轉閥門驅動裝置的連接》
4.JB/T 12006-2014《鋼管焊接閥門》
5.GB/T 37827-2019.《城鎮供熱焊接球閥》
產品零件表
| 序號 | 名稱 | 材質 | 序號 | 名稱 | 材質 |
| 1 | 體管 | 20# | 10 | 軸承 | 低碳鋼+PTFE |
| 2 | 接管 | 20# | 11 | 支管 | 20# |
| 3 | 球 | 304 | 12 | 閥桿O型圈 | 氟塑橡膠FKM |
| 4 | 閥座 | PTFE+C | 13 | 墊圈 | PTFE+C |
| 5 | 閥桿O型圈 | 氟塑橡膠FKM | 14 | 填料壓蓋 | 20# |
| 6 | 支撐環 | 60Si2Mn | 15 | 限位塊 | Q235 |
| 7 | 碟簧 | 60Si2Mn | 16 | 軸用彈性擋圈 | 65Mn |
| 8 | 閥桿 | 2Cr13 | 17 | 手柄 | 25# |
| 9 | 止推墊 | PTFE+C | 18 | 內六角緊定螺釘M8×12 | 35# |
