全焊接全通徑球閥Q61HF-16/40C CF8球固定手柄防腐蝕漆

全焊接球閥，閥門由三段獨立的鍛壓件通過焊接組成一體式而成，確保球閥在允許工況條件下連接閥體無泄漏。產品主要應用于:天然氣、石油、水等介質，適用于小區供熱、城市燃?xì)?、石油化工、鋼鐵、造船、冶金、發電站、調壓站等管道使用。

產品詳情

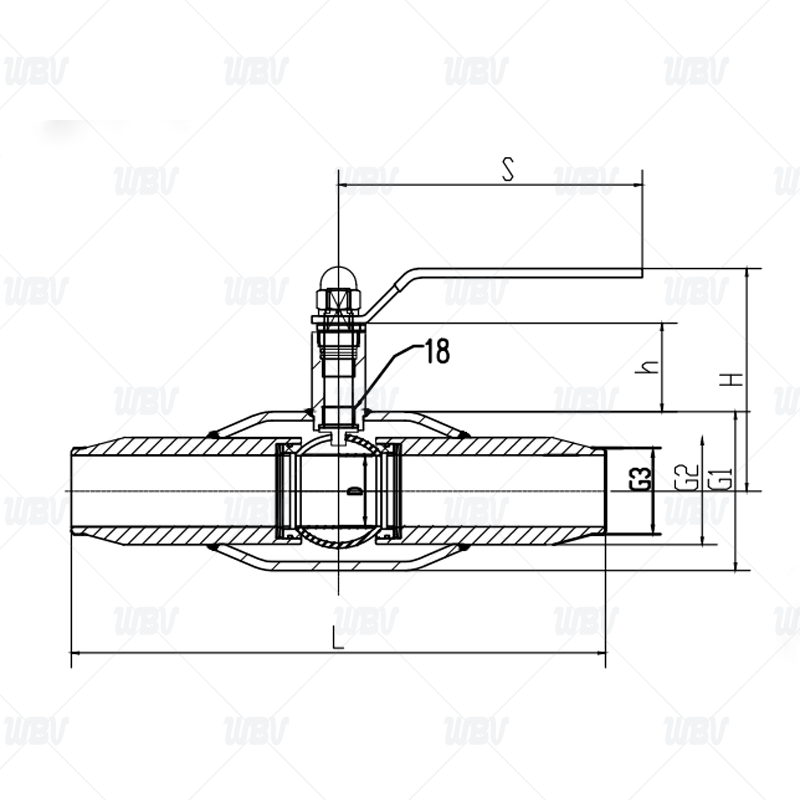

產品圖紙

連接尺寸

DN	PN	L	D	G1	G2	G3	H	h	l	s
15	25	230	15	42.4	26.7	21.3	90	33	4	115
20	25	230	20	48.3	33.7	26.7	128	37	5	160
25	25	260	25	60.3	42.4	33.7	133	37	5	160
32	25	260	32	76.1	48.3	42.4	140	50	5	170
40	25	300	40	88.9	60.3	48.3	144	50	5	170

閥門扭矩

公稱尺寸	DN15	DN20	DN25	DN32	DN40
扭矩/.MI	9	12	20	35	50

設計依據

1.閥門的設計按Q/320506 FDV01-20132：GB/T 12224-2005《鋼制閥門 一般要求》

2.GB/T 12220-1989《通用閥門 標志》

3.GB/T 12223-2005《部分回轉閥門驅動裝置的連接》

4.JB/T 12006-2014《鋼管焊接球閥》

5.GB/T 37827-2019《城鎮供熱焊接球閥》

產品零件表

序號	名稱	材質	序號	名稱	材質
1	體管	20#	11	支管	20#
2	接管	20#	12	閥桿O型圈	氟塑橡膠FKM
3	球	304	13	墊圈	PTFE+C
4	閥座	PTFE+C	14	填料壓蓋	20#
5	閥座O型圈	氟塑橡膠FKM	15	限位塊	Q235
6	支撐環	60Si2Mn	16	手柄	25號鋼
7	碟簧	60Si2Mn	17	彈性墊圈	201
8	閥桿	2Cr13	18	蓋型螺帽	201
9	止推墊	PTFE+C	19	軸承	低碳鋼+PTFE
10	軸承	低碳鋼+PTFE
