您當前的位置:首頁 / 產品展示 / 全焊接球閥 / 全焊接縮徑鎖閉球閥Q61HF-16 CF8球 活動手柄/T字手柄
產品展示
全焊接球閥，閥門由三段獨立的鍛壓件通過焊接組成一體式而成，確保球閥在允許工況條件下連接閥體無泄漏。產品主要應用于:天然氣、石油、水等介質，適用于小區供熱、城市燃?xì)?、石油化工、鋼鐵、造船、冶金、發電站、調壓站等管道使用。
產品詳情
產品尺寸

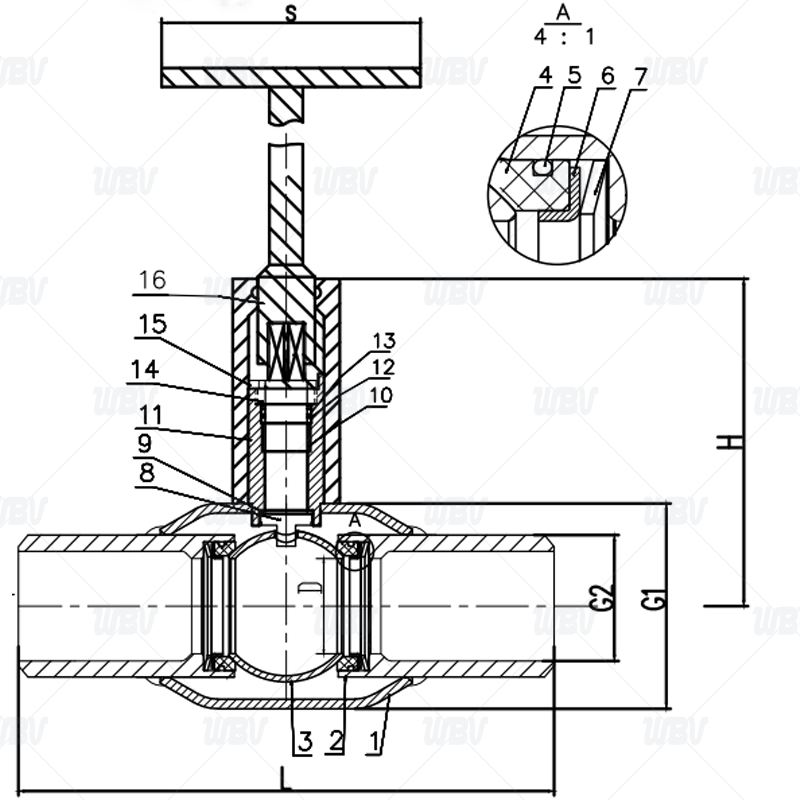

T字手柄
| DN | PN | L | R | D | G1 | G2 | H | h | t | s |
| 25 | 40 | 230 | 實心 | 20 | 48.3 | 33.7 | 100 | 70 | 5 | 230 |
| 32 | 40 | 260 | 實心 | 25 | 60.3 | 42.4 | 120 | 90 | 5 | 230 |
| 40 | 40 | 260 | 3 | 32 | 76.1 | 48.3 | 124 | 94 | 5 | 250 |
| 50 | 25 | 300 | 3.5 | 40 | 88.9 | 60.3 | 134 | 100 | 5 | 250 |

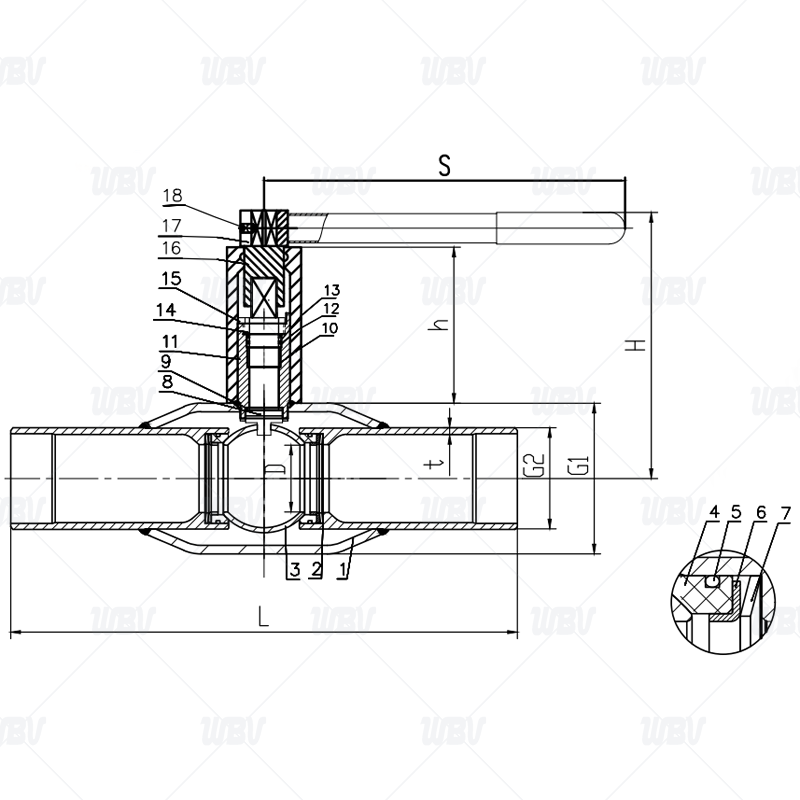

活動手柄
| DN | PN | L | R | D | G1 | G2 | H | h | t | s |
| 65 | 25 | 300 | 3.5 | 50 | 108 | 76.1 | 134 | 53 | 5 | 290 |
| 80 | 25 | 300 | 4.5 | 65 | 127 | 88.9 | 142 | 65 | 5 | 310 |
| 100 | 25 | 325 | 5 | 80 | 159 | 114 | 172 | 75 | 6 | 380 |
閥桿扭矩
| 公稱通徑 | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 |
| 扭矩/.MI | 12 | 20 | 35 | 50 | 70 | 90 | 110 |
設計依據
閥門的設計按Q/320506 FDV01-20132：
1.GB/T 12224-2005《鋼制閥門 一般要求》
2.GB/T 12220-1989《通用閥門 標志》
3.GB/T 12223-2005《部分回轉閥門驅動裝置的連接》
4.JB/T 12006-2014《鋼管焊接閥門》
5.GB/T 37827-2019.《城鎮供熱焊接球閥》
產品零件表
活動手柄
| 序號 | 名稱 | 材質 | 序號 | 名稱 | 材質 |
| 1 | 體管 | 20# | 10 | 軸承 | 低碳鋼+PTFE |
| 2 | 接管 | 20# | 11 | 支管 | 20# |
| 3 | 球 | 304 | 12 | 閥桿O型圈 | 氟塑橡膠FKM |
| 4 | 閥座 | PTFE+C | 13 | 墊圈 | PTFE+C |
| 5 | 閥座O型圈 | 氟塑橡膠FKM | 14 | 填料壓蓋 | 20# |
| 6 | 支撐環 | 60Si2Mn | 15 | 限位塊 | Q235 |
| 7 | 碟簧 | 60Si2Mn | 16 | 連接套 | 35# |
| 8 | 閥桿 | 2Cr13 | 17 | 手柄 | 25# |
| 9 | 止推墊 | PTFE+C | 18 | 內六角緊定釘 | 35# |
T字手柄
| 序號 | 名稱 | 材質 | 序號 | 名稱 | 材質 |
| 1 | 體管 | 20# | 9 | 止推墊 | PTFE+C |
| 2 | 接管 | 20# | 10 | 軸承 | 低碳鋼+PTFE |
| 3 | 球 | 304 | 11 | 支管 | 20# |
| 4 | 閥座 | PTFE+C | 12 | 閥桿O型圈 | 氟塑橡膠FKM |
| 5 | 閥座O型圈 | 氟塑橡膠FKM | 13 | 墊圈 | PTFE+C |
| 6 | 支撐環 | 60Si2Mn | 14 | 填料壓蓋 | 20# |
| 7 | 碟簧 | 60Si2Mn | 15 | 限位塊 | Q235 |
| 8 | 閥桿 | 2Cr13 | 16 | 手柄 | 25# |
