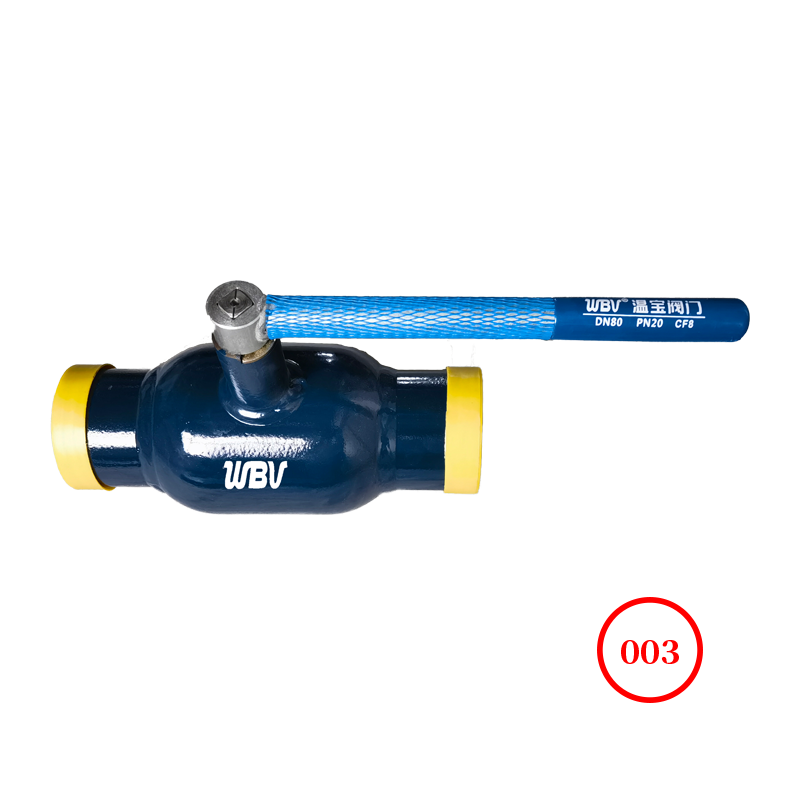

全焊接球閥Q61HF-16/40C CF8球縮徑鍛壓球閥帶活動手柄

全焊接球閥，閥門由三段獨立的鍛壓件通過焊接組成一體式而成，確保球閥在允許工況條件下連接閥體無泄漏。產品主要應用于:天然氣、石油、水等介質，適用于小區供熱、城市燃?xì)狻⑹突?、鋼鐵、造船、冶金、發電站、調壓站等管道使用。

產品詳情

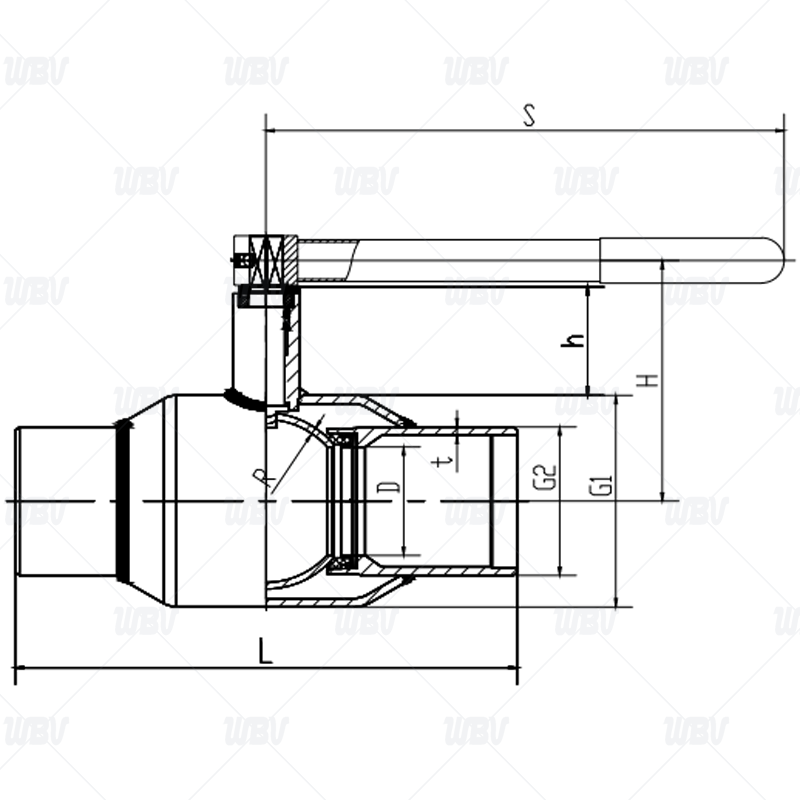

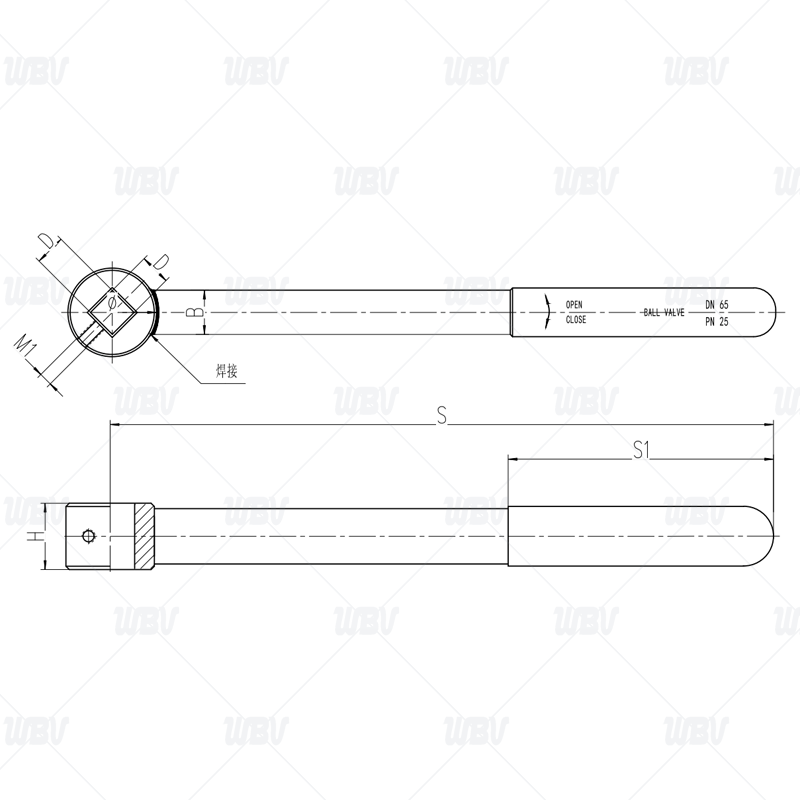

產品圖紙

連接尺寸

DN	PN	L	R	D	G1	G2	H	h	t	s
65	25	300	3.5	50	108	76.1	134	53	5	290
80	25	300	4.5	65	127	88.9	142	65	5	310
100	25	325	5	80	159	114	172	75	6	380
125	25	325	5	100	194	140	189	77	7	400
150	25	350	6	125	219	168	210	82	8	430
200	25	400	7	150	273	219	258	107	8	430

閥門扭矩

公稱通徑	DN65	DN80	DN100	DN125	DN150	DN200
扭矩/.MI	70	90	110	140	160	200

設計依據

1.閥門的設計按Q/320506 FDV01-20132：GB/T 12224-2005《鋼制閥門 一般要求》

2.GB/T 12220-1989《通用閥門 標志》

3.GB/T 12223-2005《部分回轉閥門驅動裝置的連接》

4.JB/T 12006-2014《鋼管焊接球閥》

5.GB/T 37827-2019《城鎮供熱焊接球閥》

產品零件表

序號	名稱	材質	序號	名稱	材質
1	體管	20#	11	支管	20#
2	接管	20#	12	閥桿O型圈	氟塑橡膠FKM
3	球	304	13	墊圈	PTFE+C
4	閥座	PTFE+C	14	填料壓蓋	20#
5	閥座O型圈	氟塑橡膠FKM	15	限位塊	Q235
6	支撐環	60Si2Mn	16	軸用彈性擋圈	65Mn
7	碟簧	60Si2Mn	17	手柄	25號鋼
8	閥桿	2Cr13	18	內六角緊定螺釘	35號鋼
9	止推墊	PTFE+C
10	軸承	低碳鋼+PTFE
