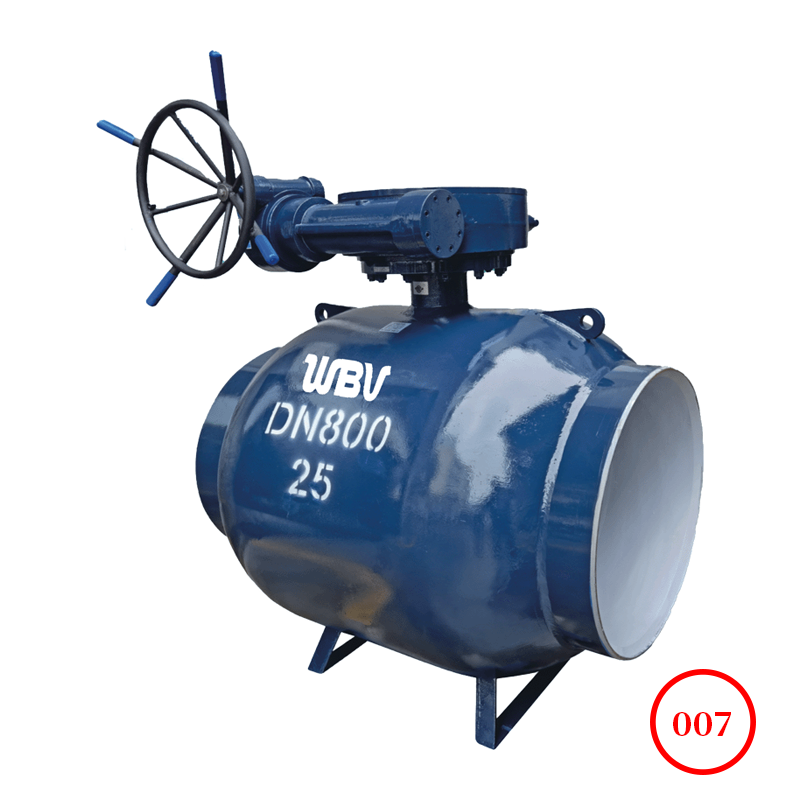

您當前的位置:首頁 / 產品展示 / 全焊接球閥 / 全焊接固定球閥 Q367HF-16/25C CF8球 縮徑鍛壓球閥 雙極渦輪 防腐蝕油漆
產品展示
全焊接球閥，閥門由三段獨立的鍛壓件通過焊接組成一體式而成，確保球閥在允許工況條件下連接閥體無泄漏。產品主要應用于:天然氣、石油、水等介質，適用于小區供熱、城市燃?xì)?、石油化工、鋼鐵、造船、冶金、發電站、調壓站等管道使用。
產品詳情

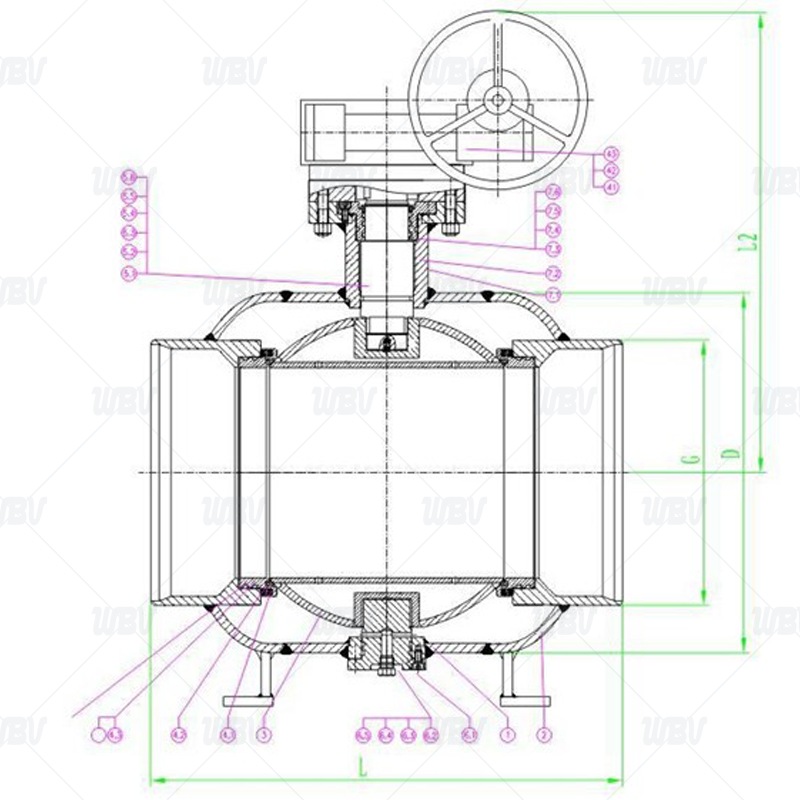

產品圖紙
連接尺寸
DN | PN | L | D | G | L2 |
350 | 16 | 510 | 510 | 377 | 405 |
400 | 16 | 838 | 560 | 426 | 420 |
450 | 16 | 991 | 578 | 487 | 430 |
500 | 16 | 991 | 660 | 530 | 470 |
600 | 16 | 1143 | 820 | 630 | 580 |
700 | 16 | 1346 | 1018 | 720 | 650 |
800 | 16 | 1524 | 1135 | 820 | 910 |
900 | 16 | 1727 | 1245 | 920 | 853 |
1000 | 16 | 1840 | 1415 | 1020 | 950 |
1200 | 16 | 2100 | 1576 | 1220 | 1030 |

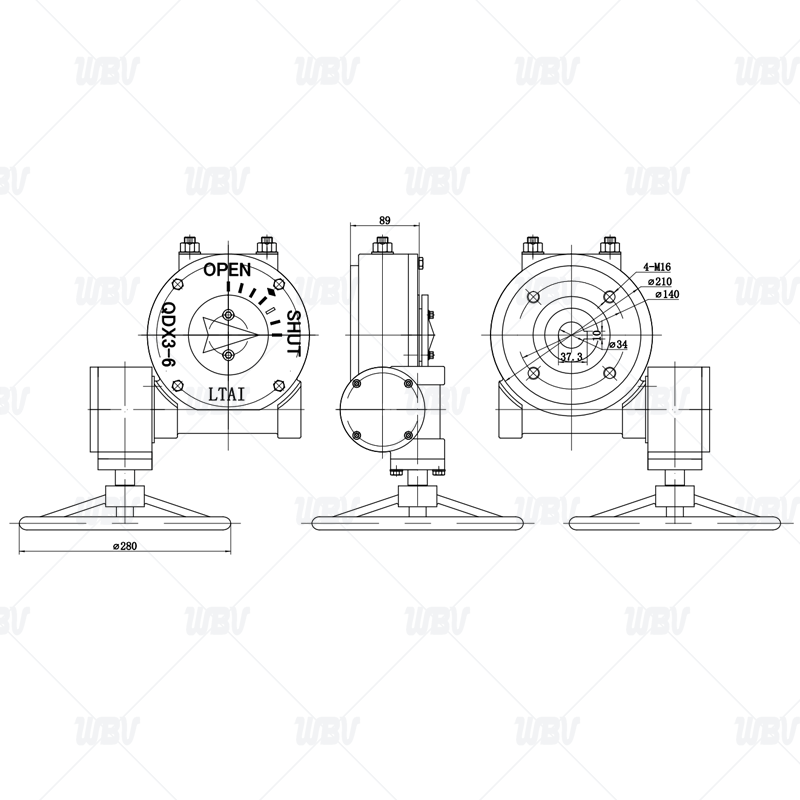

蝸輪扭矩
| 公稱通徑 | DN 350 | DN 400 | DN 500 | DN 600 | DN 700 | DN 800 | DN 900 | DN 1000 | DN 1200 |
| 扭矩/.MI | 300 | 360 | 400 | 480 | 720 | 830 | 960 | - | - |
設計依據
1.閥門的設計按Q/320506 FDV01-20132：GB/T 12224-2005《鋼制閥門 一般要求》
2.GB/T 12220-1989《通用閥門 標志》
3.GB/T 12223-2005《部分回轉閥門驅動裝置的連接》
4.JB/T 12006-2014《鋼管焊接球閥》
5.GB/T 37827-2019《城鎮供熱焊接球閥》
產品零件表
1 | 閥體 | AISI 20 | 6.2 | 內六角螺釘 | 8.8 |
2 | 封頭 | AISI 20 | 6.3 | O型圈 | Viton |
3 | 固定球 | 304 | 6.4 | 無油軸承 | 304+PTFE |
4.1 | 支撐圈 | A105 | 6.5 | 排污塞 | 20Cr13 |
4.2 | 閥座 | PTFE-C | 7.1 | 支管 | AISI 20 |
4.3 | O型圈 | Viton | 7.2 | 上壓蓋 | A105 |
4.5 | 彈簧 | 17-7PH | 7.3 | O型圈 | Viton |
5.1 | 閥桿 | 20Cr13 | 7.4 | 墊片 | RPTFE |
5.2 | 無油軸承 | 304+PTFE | 7.5 | 填料 | 20Cr13 |
5.3 | 止推墊片 | PTFE | 7.5 | 內六角螺釘 | 8.8 |
5.4 | O型圈 | Viton | 7.6 | 卡簧 | 65Mn |
5.5 | O型圈 | Viton | 41 | 驅動裝置 | |
5.6 | 平鍵 | AISI 1045 | 42 | 螺栓 | 8.8 |
6.1 | 底座 | A105 | 43 | 螺母 | 8 |
