您當前的位置:首頁 / 產品展示 / 閘閥 / 螺紋閘閥 threaded gate valve Z15H-16
產品展示
產品詳情

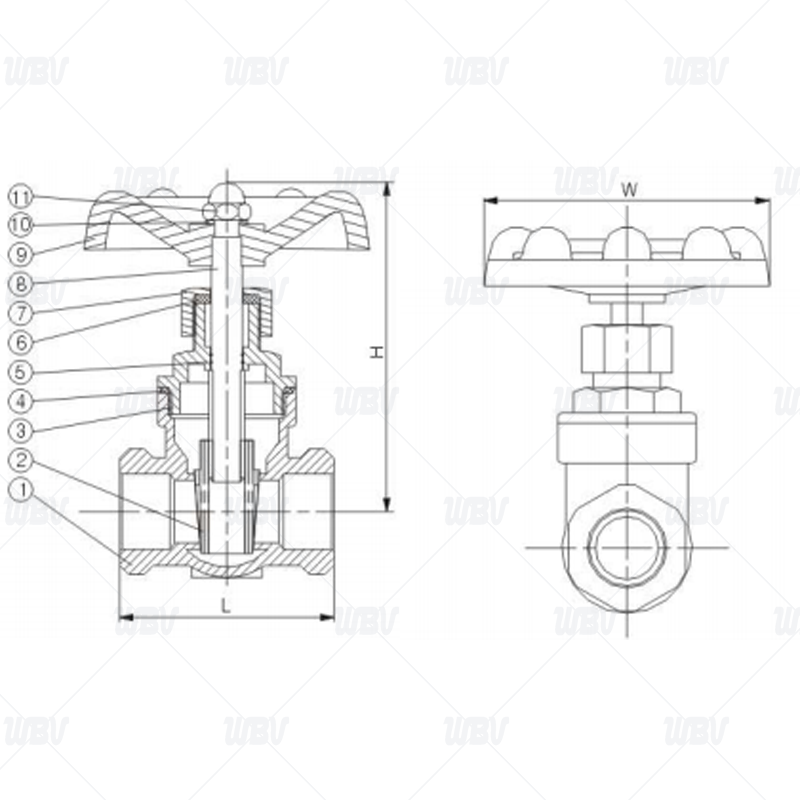

產品圖紙
產品尺寸
| NPS | DN | L | W | H |
| 1/2" | 15 | 55 | 72 | 85 |
| 3/4" | 20 | 60 | 72 | 85 |
| 1" | 25 | 66 | 80 | 112 |
| 1 1/4" | 32 | 75 | 80 | 120 |
| 1 1/2" | 40 | 85 | 90 | 146 |
| 2" | 50 | 95 | 100 | 160 |
| 2 1/2" | 65 | 110 | 130 | 200 |
| 3" | 80 | 120 | 140 | 230 |
技術資料
1.執行標準GB/T12234-2019
2.結構長度標準GB/T12221-2005
3.測試標準GB/T 13927-2008
4.材質標準GB/T 12230-2005
產品零件表
| 序號 | 名稱 | 材質 | 序號 | 名稱 | 材質 |
| 1 | 閥體 | SS304/SS316 | 7 | 閥蓋螺母 | SS304/SS316 |
| 2 | 閥板 | SS304/SS316 | 8 | 閥桿 | SS304/SS316 |
| 3 | 并帽 | SS304/SS316 | 9 | 手柄 | QT400 |
| 4 | 填料A | RPTFE | 10 | 彈簧墊圈 | SS304 |
| 5 | O型圈 | VITON | 11 | 閥桿螺母 | SS304 |
| 6 | 填料B | RPTFE |
