您當前的位置:首頁 / 產品展示 / 閘閥 / 國標暗桿彈性座封軟密封閘閥 GB NS wedge soft-sealed gate valve Z45X-16
產品展示
國標暗桿彈性座封軟密封閘閥 GB NS wedge soft-sealed gate valve Z45X-16
產品詳情

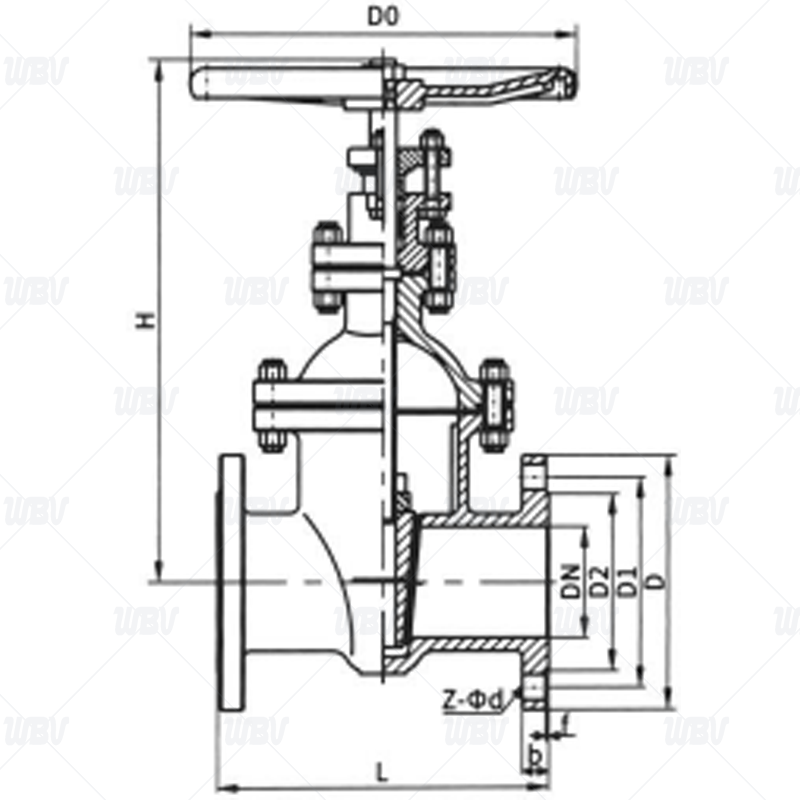

產品圖紙
產品尺寸
| DN | L | C | D |
| 50 | 178 | 313 | 335 |
| 65 | 190 | 332 | 375 |
| 80 | 203 | 372 | 415 |
| 100 | 229 | 424 | 476 |
| 125 | 254 | 497 | 540 |
| 150 | 267 | 562 | 600 |
| 200 | 292 | 680 | 720 |
| 250 | 330 | 837 | 875 |
| 300 | 356 | 948 | 990 |
| 350 | 381 | 1010 | 1050 |
| 400 | 406 | 1220 | 1245 |
| 450 | 432 | 1280 | 1310 |
| 500 | 457 | 1480 | 1560 |
| 600 | 508 | 1665 | 1750 |
技術資料
1.執行標準GB/T12234-2019
2.結構長度標準GB/T12221-2005
3.法蘭尺寸標準HG/T9113.1-2000
4.測試標準JB/T9092-1999
產品零件表
| 序號 | 名稱 | 材質 | 序號 | 名稱 | 材質 |
| 1 | 閥體 | CF8 | 8 | 止推墊圈 | 錫青銅 |
| 2 | 閥板 | 304外覆EPDM | 9 | 軸套 | 錫青銅 |
| 3 | 螺栓 | 鍍鋅2Cr13 | 10 | 螺栓 | 鍍鋅2Cr13 |
| 4 | 密封圈 | NBR | 11 | 軸蓋 | CF8 |
| 5 | 閥蓋 | CF8 | 12 | 防塵罩 | NBR |
| 6 | 閥桿 | 2Cr13 | 13 | 手輪 | CF8 |
| 7 | O型圈 | NBR | 14 | 緊固螺母 | 鍍鋅2Cr13 |
上一條：美標鑄鋼明桿楔式閘閥 ANSI cast steel RS wedge gate valve Z41H-150LB
下一條：國標彈性座封軟密封閘閥 GB RS wedge soft-sealed gate valve Z40X-16
