法蘭三偏心多層次硬密封蝶閥 flange three eccentric multi-level hard seal butterfly valve D343W-10/16/25/40R

產品詳情

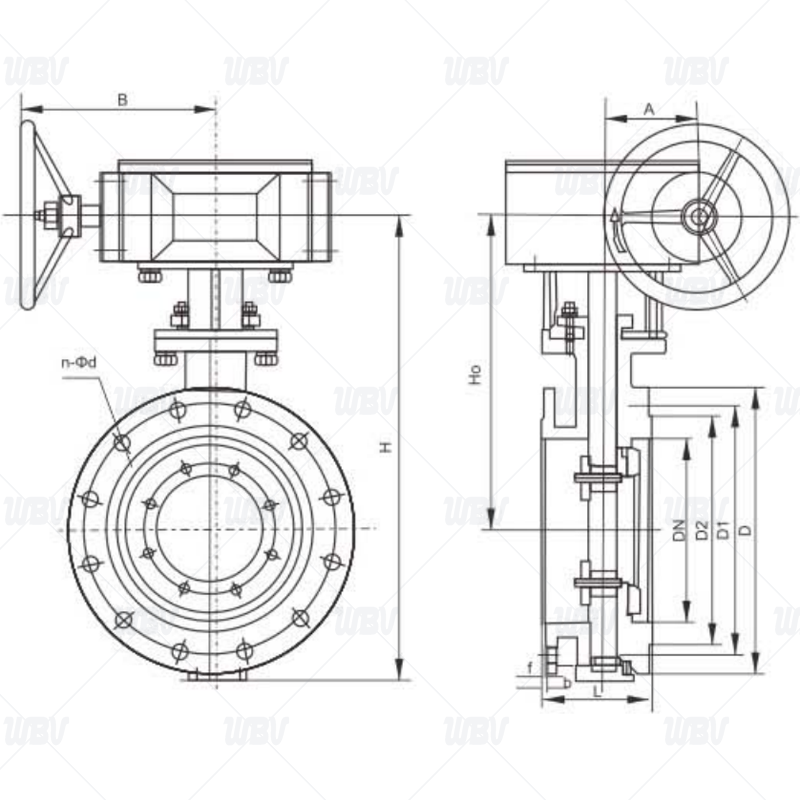

產品圖紙


產品尺寸

標準值							參考值
DN	L	D	D1	D2	n-Фd	b	f	H	H0	A	B
PN10
50	108	160	125	100	4-18	18	3	170	130	45	120
65	112	180	145	120	4-18	20	3	170	145	45	120
80	114	195	160	135	4-18	20	3	230	152	45	120
100	127	215	180	155	8-18	22	3	320	192	45	120
125	140	245	210	185	8-18	24	3	345	200	45	120
150	140	280	240	210	8-23	24	3	385	230	66	150
200	152	335	295	265	8-23	24	3	471	297	85	170
250	165	390	350	320	12-23	26	3	533	327	85	170
300	178	440	400	368	12-23	28	4	606	364	106	205
350	190	500	460	428	16-23	28	4	694	404	106	205
400	216	565	515	482	16-25	30	4	757	444	130	240
450	222	615	565	532	20-25	30	4	814	472	155	240
500	229	670	620	585	20-25	32	4	902	522	169	306
600	267	780	725	685	20-30	36	5	1048	590	198	324
700	292	895	840	794	24-30	34	5	1277	810	220	335
800	318	1015	950	901	24-33	36	5	1385	844	241	356
900	330	1115	1050	1001	28-33	38	5	1490	890	241	356
1000	410	1230	1160	1112	28-36	38	5	1620	950	241	356
標準值							參考值
DN	L	D	D1	D2	n-Фd	b	f	H	H0	A	B
PN16
50	108	160	125	100	4-18	16	3	170	130	45	120
65	112	180	145	120	4-18	18	3	170	145	45	120
80	114	195	160	135	8-18	20	3	230	152	45	120
100	127	215	180	155	8-18	20	3	320	192	45	120
125	140	245	210	185	8-18	22	3	345	200	45	120
150	140	295	240	210	8-23	24	3	385	230	66	150
200	152	355	295	265	12-23	26	3	471	297	85	170
250	165	390	355	320	12-25	30	3	533	327	85	170
300	178	460	410	375	12-25	30	4	606	364	106	205
350	190	520	470	435	16-25	34	4	694	404	106	205
400	216	580	525	485	16-30	36	4	757	444	130	240
450	222	640	585	545	20-30	40	4	814	472	155	240
500	229	705	650	608	20-34	44	4	902	522	169	306
600	267	840	770	718	20-41	48	5	1048	590	198	324
700	292	910	840	788	24-41	50	5	1277	810	220	335
800	318	1020	950	898	24-41	52	5	1385	844	241	356
900	330	1120	1050	998	28-41	54	5	1490	890	241	356
1000	410	1225	1170	1110	28-48	56	5	1620	950	241	356
標準值							參考值
DN	L	D	D1	D2	n-Фd	b	f	H	H0	A	B
PN25
50	108	160	125	100	4-18	20	3	170	130	45	120
65	112	180	145	120	8-18	22	3	265	210	35	90
80	114	195	160	135	8-18	22	3	310	233	35	90
100	127	230	190	160	8-23	24	3	343	242	45	120
125	140	270	220	188	8-25	28	3	385	254	45	120
150	140	300	250	218	8-25	30	3	445	580	66	150
200	152	360	310	278	12-25	34	3	510	297	85	170
250	165	425	370	332	12-30	36	3	569	339	85	170
300	178	485	430	390	16-30	40	4	653	375	106	205
350	190	550	490	448	16-34	44	4	730	420	106	205
400	216	610	550	505	16-34	48	4	810	463	130	240
450	222	660	600	555	20-34	50	4	850	495	155	240
500	229	730	660	610	20-41	52	4	940	566	169	306
600	267	840	770	718	20-41	56	5	1150	630	198	324
700	292	955	875	815	24-48	60	5	1195	727	220	335
800	318	1070	990	930	20-48	64	5	1268	810	245	356
標準值							參考值
DN	L	D	D1	D2	n-Фd	b	f	H	H0	A	B
PN40
50	150	160	125	100	4-18	20	3	170	130	35	120
65	170	180	145	120	8-18	22	3	265	210	35	90
80	180	195	160	135	8-18	22	3	310	233	35	90
100	190	230	190	160	8-23	24	3	343	242	45	120
125	200	270	220	188	8-25	28	3	385	254	45	120
150	210	300	250	218	8-25	30	3	445	580	66	150
200	230	375	320	282	12-30	38	3	510	297	85	170
250	250	445	385	345	12-34	42	3	569	339	85	170
300	270	510	450	408	16-34	46	4	653	375	106	205
350	290	570	510	465	16-34	52	4	730	420	106	205
400	310	655	585	535	16-41	58	4	810	463	130	240
450	330	680	610	560	20-41	60	4	850	495	155	240
500	350	755	670	612	20-48	62	4	940	566	169	306
600	390	890	795	730	20-54	62	5	1150	630	198	324
700	430	995	900	835	24-54	68	5	1195	727	220	335
800	470	1135	1030	960	24-58	76	5	1268	810	241	356

技術資料

1.執行標準JB/T8527-2015

2.結構長度標準GB/T12221-2005

3.法蘭標準GB/T9113-2010

4.檢驗標準GB/T13927-2022

產品零件表

序號	名稱	材質	序號	名稱	材質
1	閥體	碳鋼/不銹鋼/鉻鉬鋼/合金鋼	4	閥桿	Cr13系不銹鋼/奧氏體不銹鋼/合金鋼
2	蝶板	碳鋼/不銹鋼/鉻鉬鋼/合金鋼	5	軸承	奧氏體不銹鋼/304氮化
3	密封圈	不銹鋼+耐高溫石棉板	6	填料	柔性石墨
