您當前的位置:首頁 / 產品展示 / 蝶閥 / 法蘭球墨鑄鐵蝶閥 flange SG iron butterfly valve D41X-10Q
產品展示
產品詳情

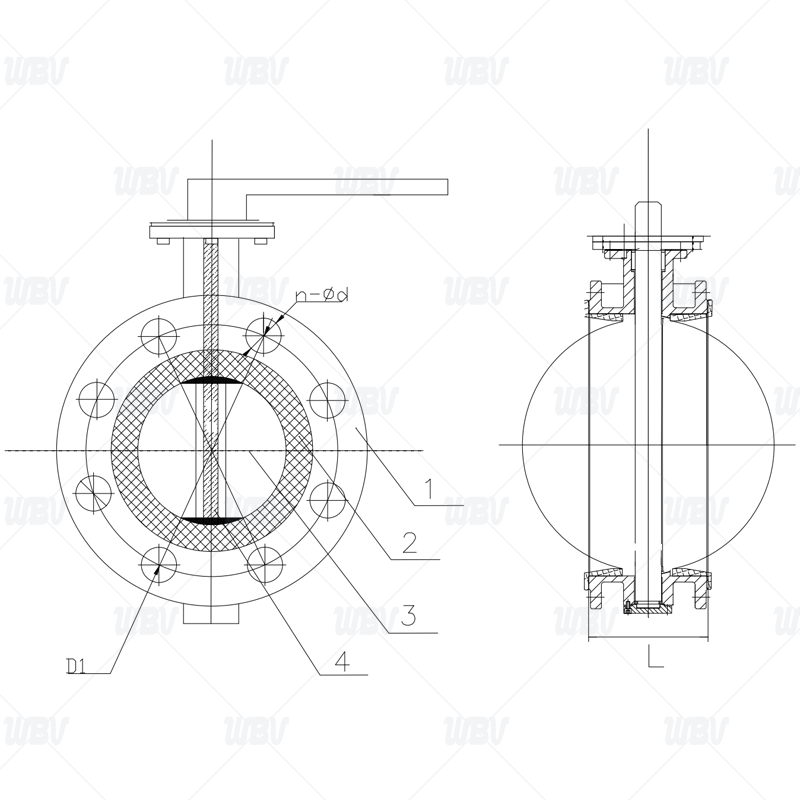

產品圖紙
產品尺寸
| DN | L | D1 | n-Фd |
| 50 | 108 | 125 | 4-Ф18 |
| 65 | 112 | 145 | 4-Ф18 |
| 80 | 114 | 160 | 8-Ф18 |
| 100 | 127 | 180 | 8-Ф18 |
| 125 | 140 | 210 | 8-Ф18 |
| 150 | 140 | 240 | 8-Ф23 |
| 200 | 152 | 295 | 8-Ф23 |
| 250 | 165 | 355 | 12-Ф23 |
| 300 | 178 | 410 | 12-Ф23 |
技術資料
1.執行標準GB/T12238-2008
2.結構長度標準GB/T12221-2005
3.法蘭標準JB/T79-2015
4.檢驗標準GB/T13927-2008
產品零件表
| 序號 | 名稱 | 材質 |
| 1 | 閥體 | QT450 |
| 2 | 閥座 | EPDM |
| 3 | 閥板 | QT450 |
| 4 | 閥軸 | Q235 |
| 5 | O型圈 | NBR |
| 6 | 手柄 | 鋼板沖壓 |
