德標碳鋼法蘭Y型過濾器 DIN c.s. flange Y-strainer YG45H-16/25/40

您當前的位置:首頁 / 產品展示 / 過濾器 / 德標碳鋼法蘭Y型過濾器 DIN c.s. flange Y-strainer YG45H-16/25/40

產品展示

德標碳鋼法蘭Y型過濾器 DIN c.s. flange Y-strainer YG45H-16/25/40

德標碳鋼法蘭Y型過濾器 DIN c.s. flange Y-strainer YG45H-16/25/40

產品詳情

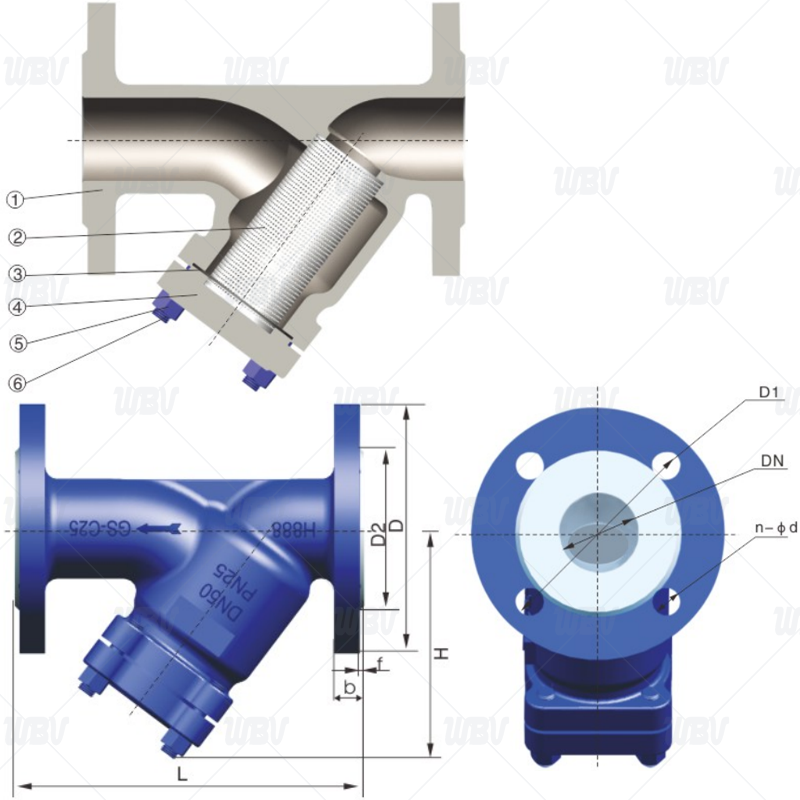

產品圖紙


產品尺寸

口徑DN	總長L	外圓D	中心D1	水介D2	法蘭厚b	水介厚f	n-Фd	中心高H
PN16
15	130	95	65	45	16	2	4-Ф14	85
20	150	105	75	58	18	2	4-Ф14	95
25	160	115	85	68	18	2	4-Ф14	110
32	180	140	100	78	18	2	4-Ф18	125
40	200	150	110	88	18	3	4-Ф18	145
50	230	165	125	102	20	3	4-Ф18	155
65	290	185	145	122	20	3	4-Ф18	175
80	310	200	160	138	20	3	8-Ф18	210
100	350	220	180	158	20	3	8-Ф18	230
125	400	250	210	188	22	3	8-Ф18	270
150	480	285	240	212	22	3	8-Ф22	300
200	600	340	295	268	24	3	12-Ф22	385
250	730	405	355	320	26	3	12-Ф26	535
300	850	460	410	378	28	4	12-Ф26	680
350	980	520	470	438	30	3	16-Ф22	-
PN25
15	130	95	65	45	16	2	4-Ф14	85
20	150	105	75	58	18	2	4-Ф14	95
25	160	115	85	68	18	2	4-Ф14	110
32	180	140	100	78	18	2	4-Ф18	125
40	200	150	110	88	18	3	4-Ф18	145
50	230	165	125	102	20	3	4-Ф18	155
65	290	185	145	122	22	3	8-Ф18	175
80	310	200	160	138	24	3	8-Ф18	210
100	350	235	190	162	24	3	8-Ф22	230
125	400	270	220	188	26	3	8-Ф26	270
150	480	300	250	218	28	3	8-Ф26	300
200	600	360	310	278	30	3	12-Ф26	385
250	730	425	370	335	32	3	12-Ф30	535
300	850	485	430	395	34	4	16-Ф30	680
350	980	555	490	450	38	3	16-Ф33	-
PN40
15	130	95	65	45	16	2	4-Ф14	85
20	150	105	75	58	18	2	4-Ф14	95
25	160	115	85	68	18	2	4-Ф14	110
32	180	140	100	78	18	2	4-Ф18	125
40	200	150	110	88	18	3	4-Ф18	145
50	230	165	125	102	20	3	4-Ф18	155
65	290	185	145	122	22	3	8-Ф18	175
80	310	200	160	138	24	3	8-Ф18	210
100	350	235	190	162	24	3	8-Ф22	230
125	400	270	220	188	26	3	8-Ф26	270
150	480	300	250	218	28	3	8-Ф26	300
200	600	375	320	285	34	3	12-Ф30	385
250	730	450	385	345	38	3	12-Ф33	535
300	850	515	450	410	42	4	16-Ф33	680
350	980	580	510	465	46	3	16-Ф36	-

技術資料

1.執行標準DIN3356

2.結構長度標準DIN3202

3.連接法蘭標準DIN2543-2546

4.試驗和檢驗：DIN3230

產品零件表

序號	名稱	材質	序號	名稱	材質
1	閥體	GS-C25/1.4301/1.4401	4	閥蓋	GS-C25/1.4301/1.4401
2	過濾網	1.4301/1.4401	5	六角螺母	ASTM A194-2H/A194-8
3	金屬墊	石棉+不銹鋼	6	雙頭螺栓	ASTM A193-B7/A193-B8

過濾網目數：水介質20-40，氣介質40-100，油介質10-120
