您當前的位置:首頁 / 產品展示 / 過濾器 / 國標不銹鋼法蘭Y型過濾器 GB s.s flange Y-strainer GL41W-16
產品展示
產品詳情

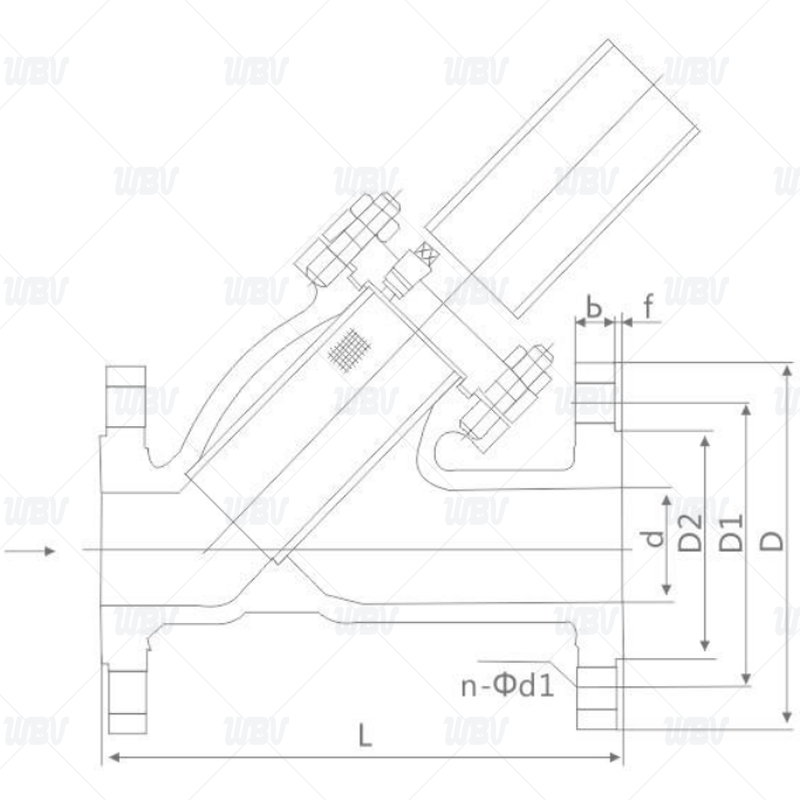

產品圖紙
產品尺寸
| 尺寸Nominal Diameter | L | d | D2 | D1 | D | b | f | n-Фd1 | |
| 15 | 1/2" | 130 | 15 | 45 | 65 | 95 | 16 | 2 | 4-14 |
| 20 | 3/4" | 140 | 20 | 55 | 75 | 105 | 16 | 2 | 4-14 |
| 25 | 1" | 150 | 25 | 65 | 85 | 115 | 16 | 2 | 4-14 |
| 32 | 1 1/4" | 170 | 32 | 78 | 100 | 135/140 | 18 | 2 | 4-18 |
| 40 | 1 1/2" | 200 | 40 | 85 | 110 | 145/150 | 18 | 2 | 4-18 |
| 50 | 2" | 220 | 50 | 100 | 125 | 160/165 | 18 | 2 | 4-18 |
| 65 | 2 1/2" | 250 | 65 | 120 | 145 | 180/185 | 19 | 2 | 4-18 |
| 80 | 3" | 280 | 80 | 135 | 160 | 195/200 | 20 | 2 | 8-18 |
| 100 | 4" | 305 | 100 | 155 | 180 | 215/220 | 22 | 2 | 8-18 |
| 125 | 5" | 340 | 125 | 185 | 210 | 245/250 | 23 | 2 | 8-18 |
| 150 | 6" | 380 | 150 | 210 | 240 | 285/285 | 23 | 2 | 8-23 |
| 200 | 8" | 480 | 200 | 265 | 295 | 335/340 | 24 | 2 | 12-23 |
| 250 | 10" | 520 | 250 | 320 | 355 | 405 | 26 | 3 | 12-25 |
| 300 | 12" | 585 | 300 | 375 | 410 | 460 | 28 | 3 | 12-25 |
技術資料
1.執(zhí)行標準GB/T 26114-2010
2.結構長度標準GB/T 12221-2005
3.法蘭尺寸標準GB/T9113.1
4.檢驗標準GB/T13927-2022
產品零件表
| 序號 | 名稱 | 材質 | 序號 | 名稱 | 材質 |
| 1 | 閥體 | CF8 | 5 | 螺柱 | 304 |
| 2 | 過濾網 | 304 | 6 | 螺母 | 304 |
| 3 | 墊片 | PTFE | 7 | 墊片 | PTFE |
| 4 | 閥蓋 | CF8 | 8 | 堵頭 | 304 |
