對夾意式薄型球閥 wafer thin ball valve Q71F-16

對夾薄型球閥關閉件球體繞閥體中間線作旋轉來達到開啟、關閉的一種閥門，當球閥中腔介質壓力大過彈簧預緊力，出口端閥座后退脫離球體，達到自動泄壓效果，泄壓后閥座自動復位，對夾式薄型球閥適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等，在各行業得到廣泛的應用。

產品詳情

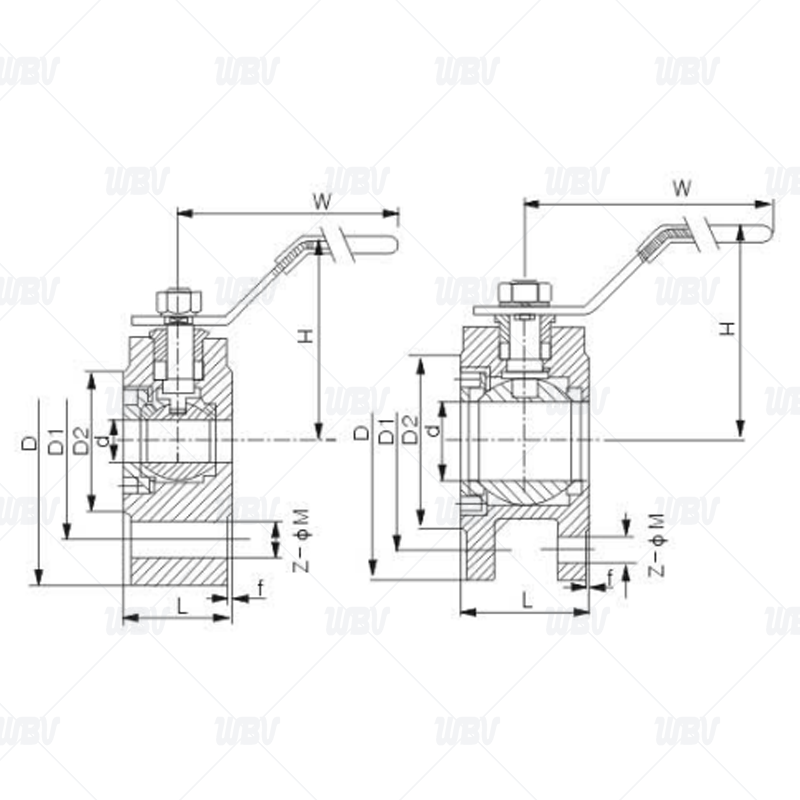

產品圖紙


產品尺寸

DN	d	D	D1	D2	T	F	L	W	H	Z-ФM	D	D1	D2	T	F	L	W	H	Z-ФM
15	15	95	65	46	-	2	35	120	60	4-Ф12	95	65	46	-	2	35	120	65	4-Ф12
20	20	105	76	56	-	2	38	120	65	4-Ф12	105	75	56	-	2	38	120	71	4-Ф12
25	25	115	85	65	10	2	42	140	70	4-M12	115	85	65	10	2	42	140	76	4-M12
32	32	135	100	75	18	2	52	170	80	4-M16	135	100	75	18	3	52	170	98	4-M16
40	38	145	110	85	18	2	62	200	95	4-M16	145	110	85	18	3	62	200	105	4-M16
50	45.5	160	125	100	18	2	72	240	128	4-M16	160	125	100	18	3	72	240	128	4-M16
65	58	180	145	120	20	2	96	280	135	8-M16	180	145	120	20	3	96	280	145	8-M16
80	73	195	160	135	22	3	118	320	146	8-M16	196	160	135	22	3	118	320	170	8-M16
100	93	215	180	155	24	3	138	400	160	8-M16	230	190	160	24	3	138	400	185	8-M16
125	120	245	210	185	26	3	200	580	177	8-M20	270	220	188	26	3	200	450	205	8-M16
150	145	280	240	210	28	3	225	700	237	8-M20	300	250	218	28	3	225	500	225	8-M20
200	198	335	295	265	30	3	275	700	280	12-M20	360	310	278	30	3	275	600	240	12-M20

技術資料

1.設計和制造按GB/T 12237-2021的標準

2.結構長度按GB/T 12221-2005的標準

3.壓力試驗按GB/T 13927-2022的標準

4.法蘭尺寸按GB/T 9124.1-2019的標準

產品零件表

序號	名稱	材質	序號	名稱	材質
1	閥體	WCB/CF8/CF8M	8	防靜電裝置	SS304/SS
2	閥蓋	WCB/CF8/CF8M	9	閥桿填料	PTFE
3	閥座	PTFE	10	填料	SS304/SS
4	球	SS304/SS316/SS	11	彈性墊圈	SS304/SS
5	密封圈	PTFE	12	手柄	SS304/SS
6	閥桿密封	PTFE	13	閥桿螺母	SS304/SS
7	閥桿	SS316/SS304/SS
