您當前的位置:首頁 / 產品展示 / 管夾閥 / 電動管夾閥 electronic pipe clamp valve GJ941X-10
產品展示
產品詳情

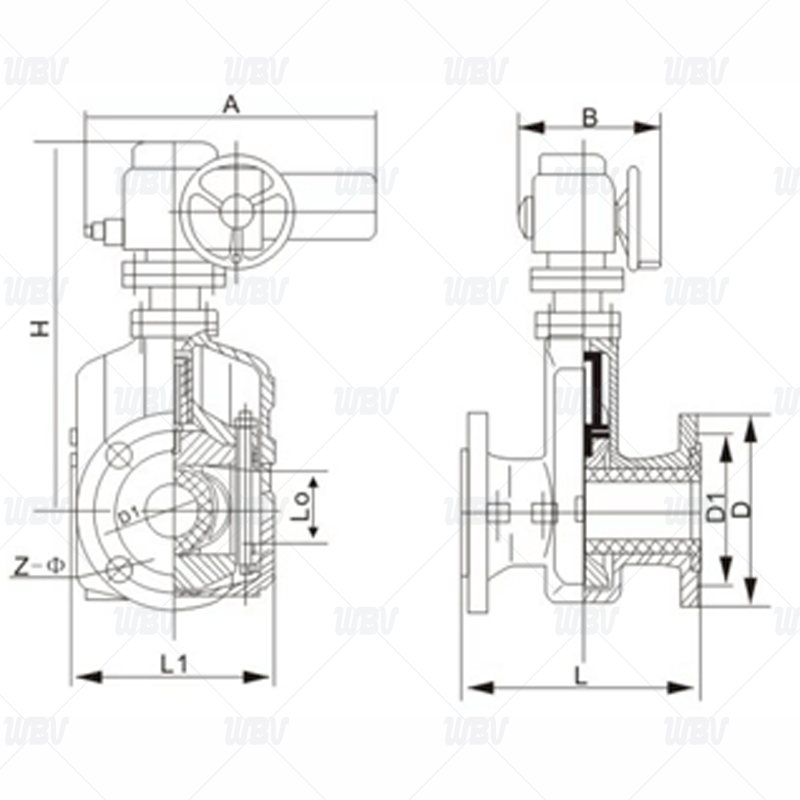

產品圖紙
產品尺寸
| 公稱壓力(Mpa) | 公稱通徑(DN) | L | L1 | L0 | D | D1 | D0 | H | Z-Ф | H | 電動裝置 | ||||
| 型號 | A | B | D0 | kw | |||||||||||
| 0.4/0.6 | 25 | 142 | 124 | 31 | 115 | 85 | 120 | 150 | 4-14 | - | |||||
| 32 | 160 | 145 | 40 | *140 | 100 | 140 | 170 | 4-18 | - | ||||||
| 40 | 180 | 157 | 50 | *150 | 110 | 140 | 186 | 4-18 | - | ||||||
| 50 | 210 | 160 | 60 | 160 | 125 | 160 | 205 | 4-18 | - | Z10 | 410 | 375 | 280 | 0.25 | |
| 65 | 250 | 199 | 74 | 180 | 145 | 160 | 238 | 4-18 | - | Z15 | 410 | 375 | 280 | 0.37 | |
| 80 | 300 | 222 | 88 | 195 | 160 | 200 | 241 | 4-18 | - | Z30 | 510 | 427 | 350 | 0.75 | |
| 100 | 350 | 250 | 106 | 215 | 180 | 240 | 301 | 8-18 | - | Z30 | 510 | 427 | 350 | 0.75 | |
| 125 | 430 | 318 | 134 | 245 | 210 | 280 | 360 | 8-18 | - | ||||||
| 150 | 500 | 350 | 156 | 280 | 240 | 320 | 405 | 8-23 | 1000 | ||||||
| 200 | 650 | 446 | 206 | 335 | 295 | 560 | 545 | 8-23 | 1174 | Z45 | 725 | 487 | 250 | 1.1 | |
| 250 | 800 | 516 | 256 | *395 | 350 | 560 | 632 | 12-23 | - | ||||||
| 300 | 950 | 562 | 304 | *445 | 400 | 620 | 741 | 12-23 | - | ||||||
| 350 | 890 | 650 | 520 | 470 | 650 | 700 | 16-26 | - | |||||||
| 400 | 1090 | 650 | 580 | 525 | 650 | 760 | 16-30 | - | |||||||
| 450 | 1120 | 680 | 640 | 585 | 680 | 820 | 20-30 | - | |||||||
| 500 | 1240 | 680 | 715 | 650 | 680 | 870 | 20-33 | - | |||||||
| 600 | 1450 | 750 | 840 | 770 | 750 | 1000 | 20-36 | - | |||||||
| 700 | 1650 | 800 | 860 | 810 | 800 | 1100 | 24-26 | - | |||||||
技術資料
1.執行標準Q/JBGN02
2.結構長度標準Q/JBGN02
3.法蘭連接標準JB/T78-1994
4.襯里層電火花檢測實驗與檢驗標準GB/T13927-2022
產品零件表
| 名稱 | 材質 |
| 閥體 | 1050/PP |
| 橡膠套管 | NR |
| 大小閥桿 | A105 |
| 壓板 | QT400 |
| 拉桿 | QT400 |
| 托架 | QT400 |
| 手輪 | QT400 |
