您當前的位置:首頁 / 產品展示 / 鑄鋼球閥 / 碳鋼法蘭球閥 c.s flange ball valve Q41F-16C
產品展示
產品詳情

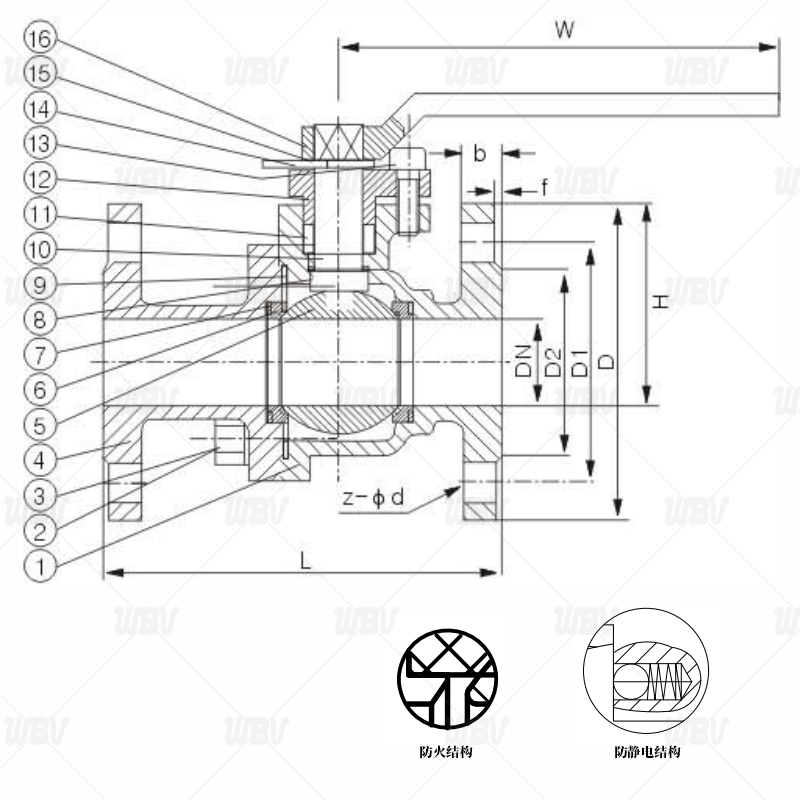

產品圖紙
產品尺寸
| Q41-PN16 | ||||||||
| DN | L | D | D1 | D2 | H | b-f | Z-Фd | W |
| 15 | 130 | 95 | 65 | 45 | 60 | 14-2 | 4-14 | 108 |
| 20 | 140 | 105 | 75 | 55 | 64 | 14-2 | 4-14 | 120 |
| 25 | 150 | 115 | 85 | 65 | 90 | 16-2 | 4-14 | 165 |
| 32 | 165 | 135 | 100 | 78 | 105 | 16-2 | 4-18 | 180 |
| 40 | 180 | 145 | 110 | 85 | 150 | 16-3 | 4-18 | 240 |
| 50 | 200 | 160 | 125 | 100 | 190 | 16-3 | 4-18 | 240 |
| 65 | 220 | 180 | 145 | 120 | 195 | 18-3 | 4-18 | 320 |
| 80 | 250 | 195 | 160 | 135 | 215 | 20-3 | 8-18 | 350 |
| 100 | 280 | 215 | 180 | 155 | 250 | 20-3 | 8-18 | 400 |
| 125 | 320 | 245 | 210 | 185 | 280 | 22-3 | 8-18 | 500 |
| 150 | 360 | 280 | 240 | 210 | 320 | 24-3 | 8-23 | 600 |
| 200 | 400 | 335 | 295 | 265 | 370 | 26-3 | 12-23 | 800 |
技術資料
1.技術標準按GB/T 12237-2021
2.法蘭尺寸按JB/T 79.1-1994
3.結構長度 GB/T 12221-2005
4.測試按 GB/T 13927-2008
產品零件表
