您當前的位置:首頁 / 產品展示 / 保溫閥門/高溫球閥 / 法蘭碳鋼高溫一體球閥 flange c.s HT ball valve QJ41M-16 280℃/150℃
產品展示
產品詳情

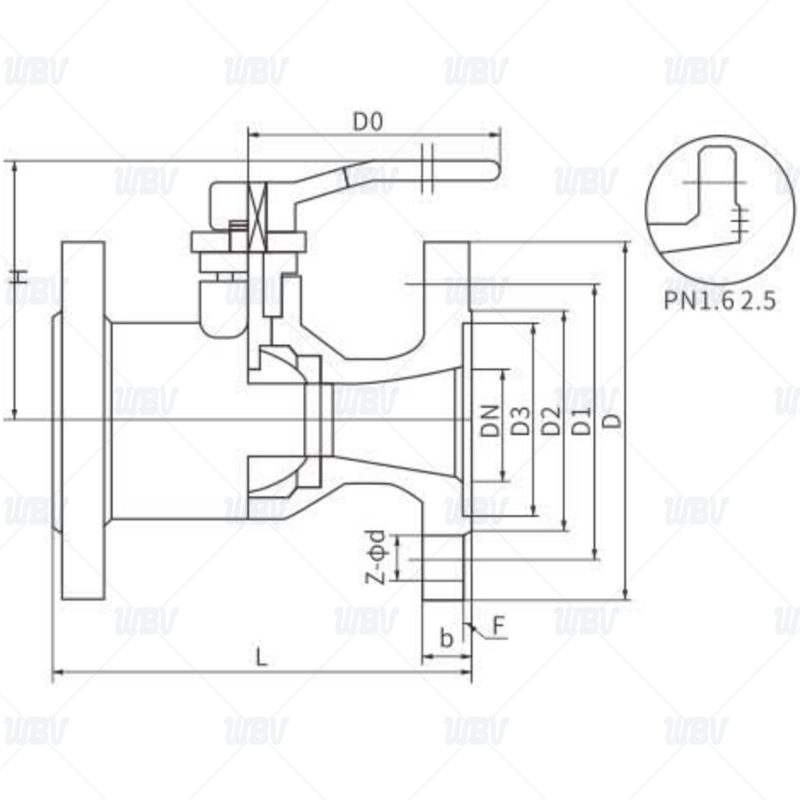

產品圖紙
產品尺寸
| 通徑DN | 尺寸 | |||||||
| L | D | D1 | D2 | b | Z-Фd | H | D0 | |
| QQ41M-16C | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16 | 4-14 | 105 | 150 |
| 20 | 140 | 105 | 75 | 55 | 16 | 4-14 | 110 | 150 |
| 25 | 150 | 115 | 85 | 65 | 16 | 4-14 | 120 | 160 |
| 32 | 165 | 135 | 100 | 78 | 18 | 4-18 | 140 | 180 |
| 40 | 180 | 145 | 110 | 85 | 18 | 4-18 | 155 | 250 |
| 50 | 200 | 160 | 125 | 100 | 20 | 4-18 | 175 | 300 |
| 65 | 220 | 180 | 145 | 120 | 20 | 4-18 | 195 | 300 |
| 80 | 250 | 195 | 160 | 135 | 22 | 8-18 | 225 | 320 |
| 100 | 280 | 215 | 180 | 155 | 24 | 8-18 | 250 | 320 |
| 125 | 320 | 245 | 210 | 185 | 26 | 8-18 | 270 | 360 |
| 150 | 360 | 280 | 240 | 210 | 28 | 8-23 | 290 | 360 |
技術資料
1.設計和制造按GB/T 12237-2021的標準
2.結構長度按GB/T 12221-2005的標準
3.壓力試驗按GB/T 13927-2022的標準
4.法蘭尺寸按JB/T 79.1的標準
